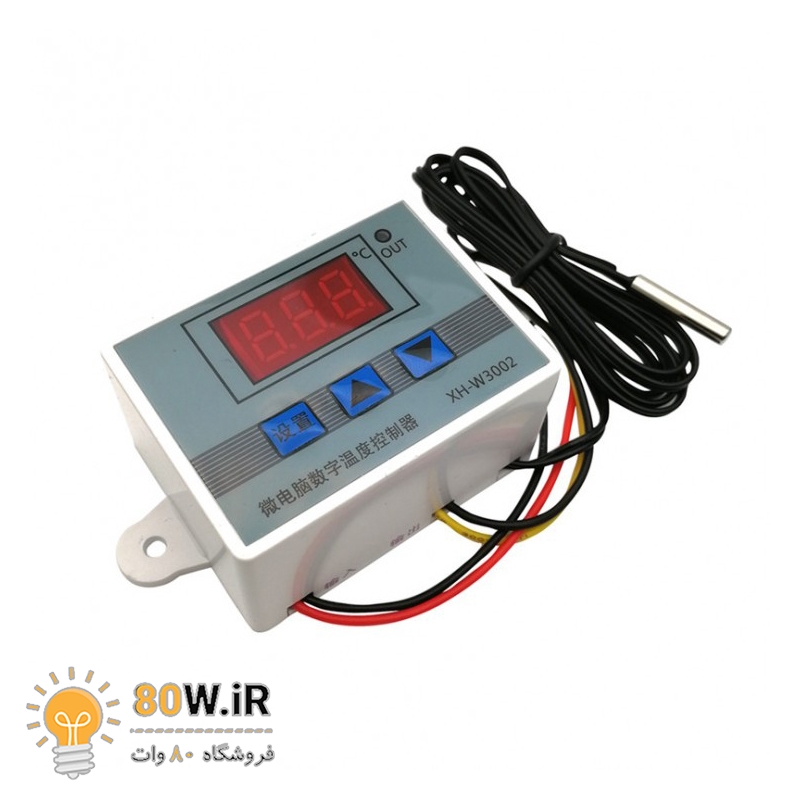

ترموستات و کنترل دما دیجیتال XH-W3002 مدل 220vAC

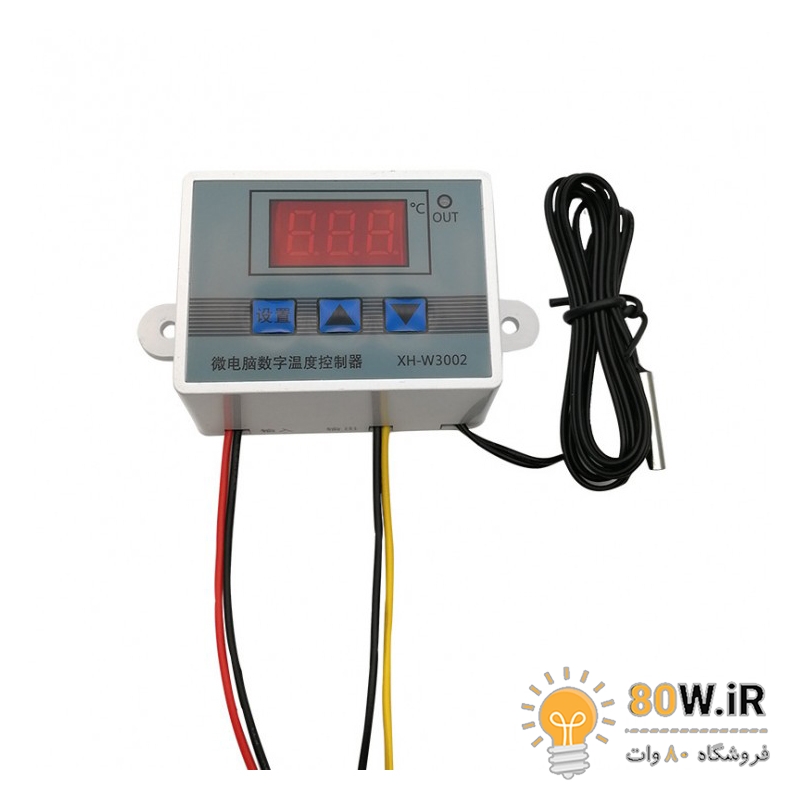

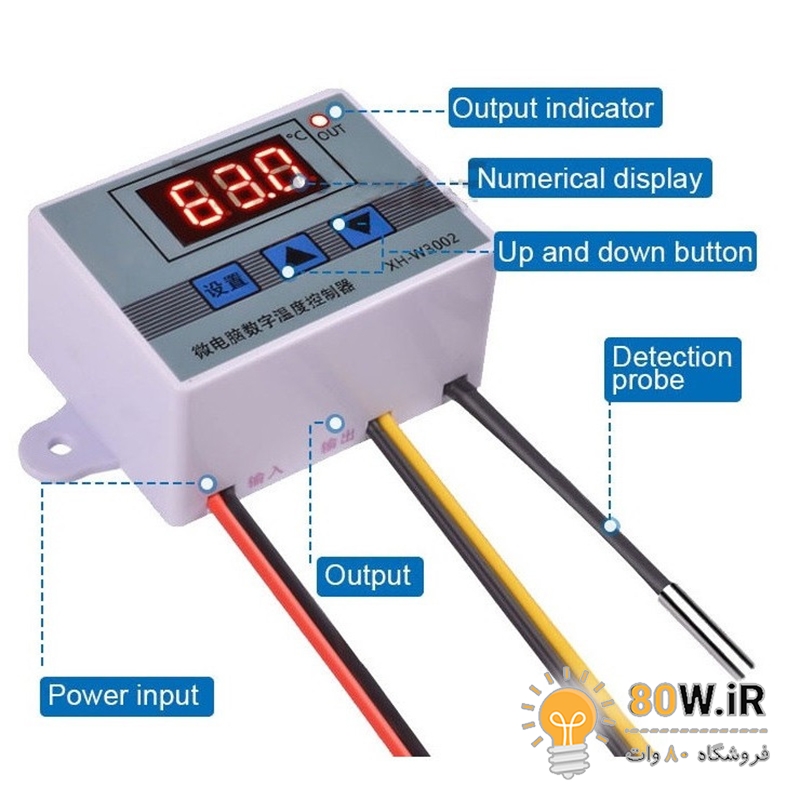

کنترل کننده دیجیتال دما با دقت بالا دارای نمایشگر 7segment سه رقمی ، کلیدهای کنترلی و سنسور دمای بیرونی

مشخصات

• ولتاژ کاری 220 ولت AC و جریان خروجی رله 10A
• سنسور NTC10K با سیم 1 متری

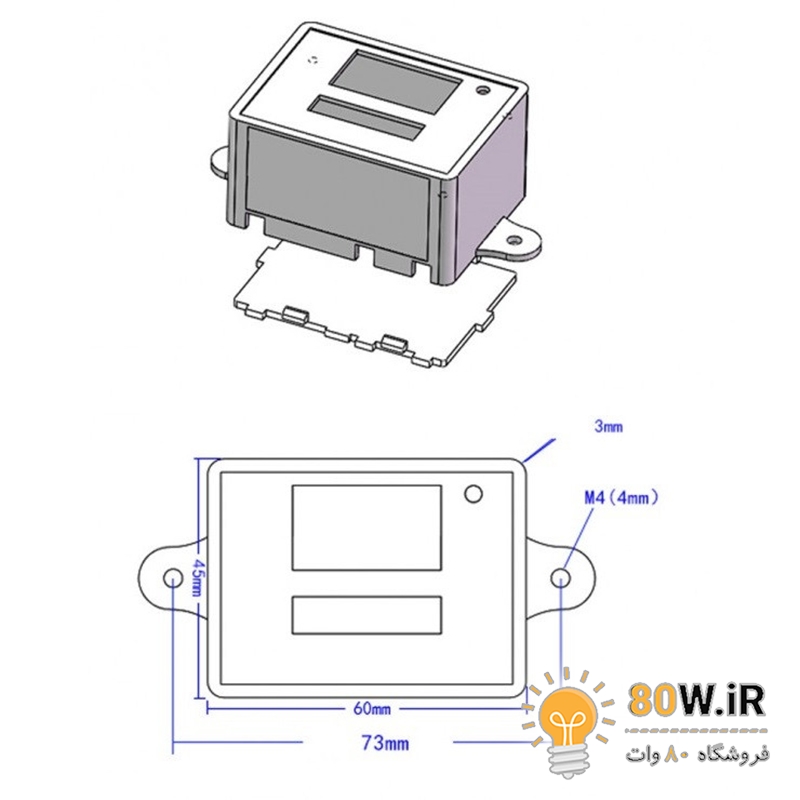

• اندازه ابعاد 60x45x31mm
• کنترل دمای 50- تا 110+

نحوه استفاده

مدهای کاری

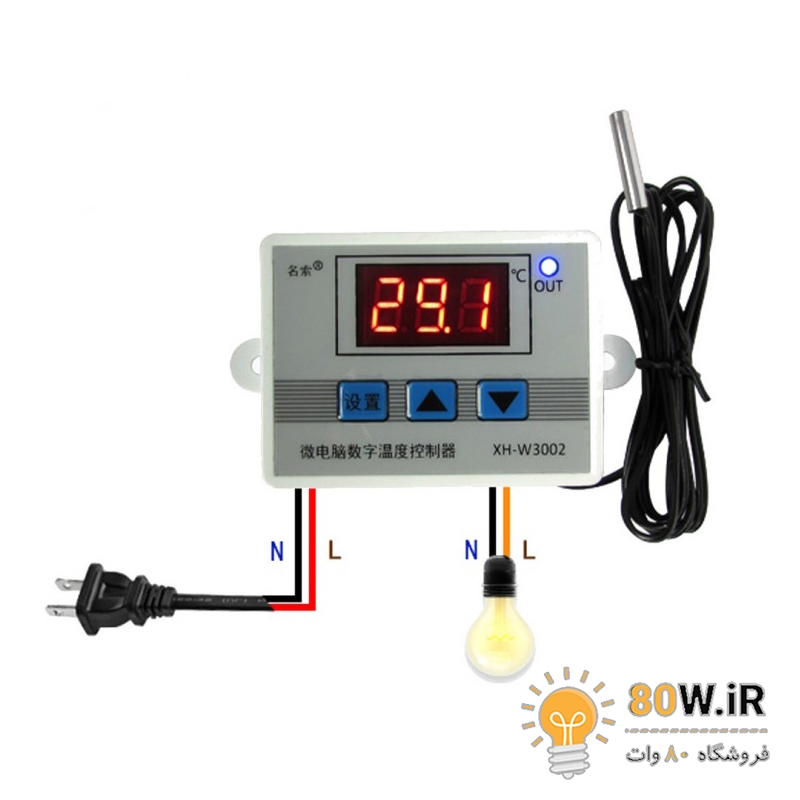

تشخیص مد کاری در این ماژول به صورت اتوماتیک می باشد و با توجه به تعیین دمای Start و Stop صورت می گیرد. مد Heating در صورتی که دمای Start از دمای Stop کمتر باشد. مد Cooling در صورتی که دمای Stop کمتر از دمای Start باشد. مد Cooling برای کنترل یک هیتر و مد Cooling برای کنترل سیستم سرمایشی کاربرد دارد. به عنوان مثال دمای Start برابر با 10 و دمای Stopبرابر با 30 باشد مد Heating می باشد و با گذشتن دما از دمای Stop خروجی تا زمانی که به دمای Start برسد فعال می ماند.

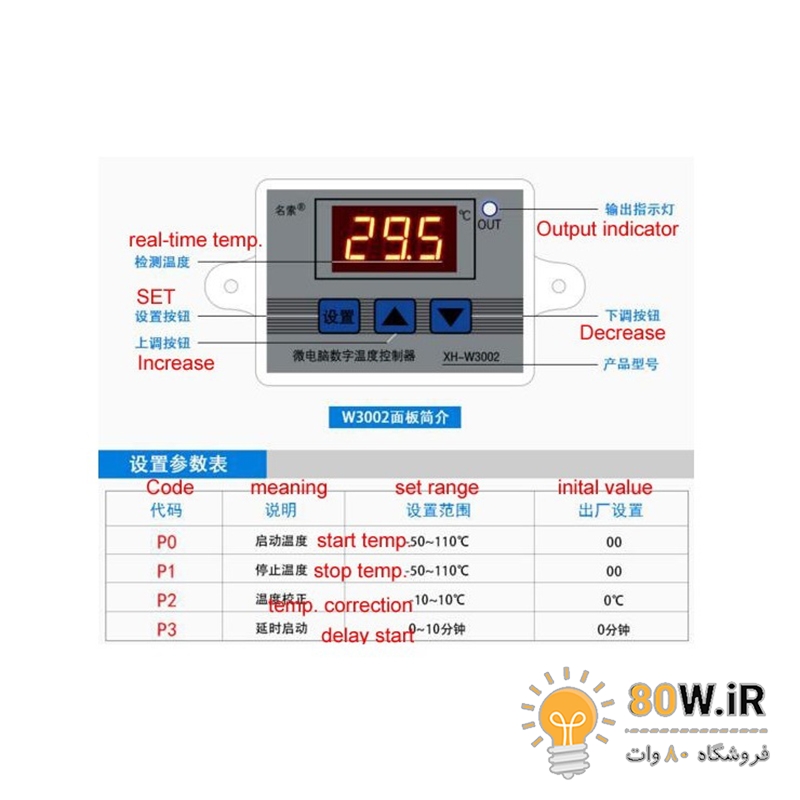

تنظیم پارامترها

با زدن جهت بالا دمای Start و با زدن جهت پایین دمای Stop تنظیم شده نمایش داده می شود.
P0 تنظیم دمای Start
P1 تنظیم دمای حد Stop
P2 تعیین offset برای کالیبره شدن
P3 تعیین تاخیر تغییر وضعیت خروجی(دقیقه)

پیغام های نمایشگر

• 888: درمواقع استارت سیستم و ریست تنظیمات ماژول(با نگه داشتن کلید های جهت دار به مدت بیشتر از 3 ثانیه تنظیمات کارخانه اعمال می شود).
• LLL: قطع یا خطا در داده های سنسور.
• HHH: دما از حد مجاز بیشتر است.
