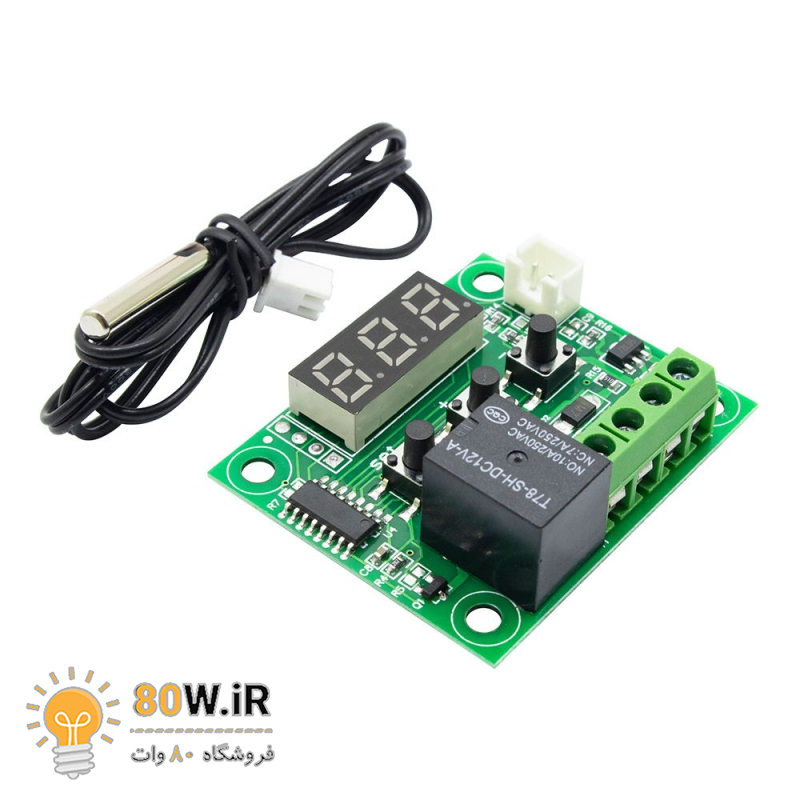

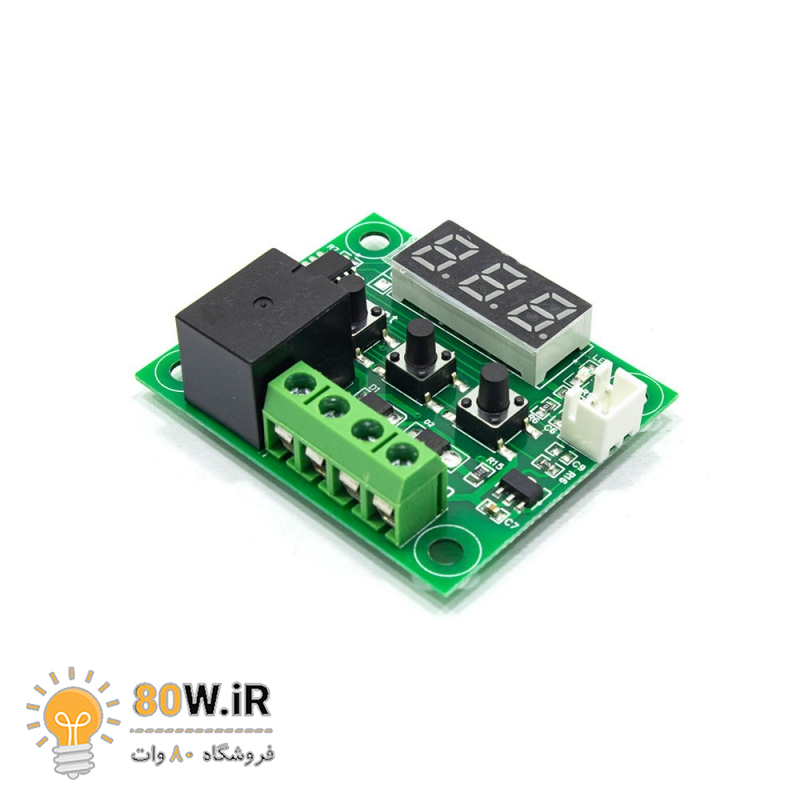

ماژول ترموستات دیجیتال XH-W1209 دارای نمایشگر و کلیدهای کنترلی

کنترل کننده دیجیتال دما با دقت بالا دارای نمایشگر 7segment سه رقمی ، کلیدهای کنترلی و سنسور بیرونی ضدآب

مشخصات

• ولتاژ کاری: 12 ولت
• اندازه ابعاد: 48x40x15mm
• نرخ تازه سازی اطلاعات: 0.5 ثانیه

نحوه استفاده ترموستات دیجیتال XH-W1209 :

با فشار لحظه ای کلید SET می توان دمای تحریک را تعیین کرد. برای تنظیم دمای تحریک با فشار دادن لحظه ای کلید SET نمایشگر شروع به چشمک زدن می کند. مقدار پیش فرض بر روی 28 درجه تنظیم شده که می توان با کلیدهای +/- تغییر داد. بعد از انجام تغییرات با زدن کلید SET تنظیمات دمای تحریک تثبیت می شود. برای تنظیم پارامترهای مورد نیاز چند ثانیه کلید SET را فشار داده و وارد مد تنظیم پارامتر شوید. باکلیدهای جهت دار در بین پارامترهای محتلف جابحا شده و با دوباره زدن کلید SET وارد تنظیمات پارامتر مربوطه می شوید.

مدهای کاری و پارامترهای قابل تنظیم ماژول ترموستات دیجیتال XH-W1209 :

P0 دارای دو حالت سرد(Cool) و گرم(Heat) که رله را در دمای تعیین شده(دمای تحریک) قطع یا وصل کند.
Cool وقتی دما از حد مجاز تعیین شده بیشتر باشدرله وصل می شود و بالعکس(هدف کنترل سیستم سرمایشی)
Heat وقتی دما از حد مجاز تعیین شده کمتر باشد رله وصل می شود و بالعکس(هدف کنترل سیستم گرمایشی)
P1 هیسترزیس، برای تعیین تلورانس حساسیت به کار می رود. تغییرات وضعیت رله با حساسیت تعیین شده برای سیستم مرتبط است و بعد از تغییر وضعیت رله، تغییرات جزئی دما موجب تغییر وضعیت رله نمی شود تا زمانی که حساسیت تعیین شده رفع شود. به طور مثال دمای تعیین شده 30 درجه است بعد از گذشتن از این دما ماژول ترموستات دیجیتال XH-W1209 رله را قطع می کند در صورتی که حساسیت سیستم روی 2 درجه تنظیم شده باشد تا 28 درجه رله تغییر وضعیت نمی دهد.
P2 حداکثر مجاز دما را تعیین می کند.
P3 حداقل مجاز دما را تعیین می کند.
P4 برای کالیبره کردن مورد استفاده قرار می گیرد، به این صورت که با توجه به اختلاف دمای اندازه گیری شده با دمای واقعی یک Offset برای سیستم تعریف می شود. که در صورت نداشتن دماسنج دقیق مقدار پیش فرض صفر مطلوب می باشد.
P5 تعیین زمان تاخیر برای تغییر وضعیت رله بعد از گذشتن از حد مجاز دما(قابل تنظیم از 0 تا 10 دقیقه با دقت 1 دقیقه)
P6 با فعال کردن این گزینه و تنظیم دمای اخطار حداکثری، در صورت رسیدن دما به حد تعیین شده عبارت “—” نمایش داده می شود.
برای ذخیره تنظیمات 3 ثانیه کلید SET را فشار داده و یا 5 ثانیه صبر کنید.
در صورتی که سنسور متصل نشده باشد و یا داده ای ارسال نکند پیام “LLL” بر روی صفحه نمایش ظاهر می شود.
