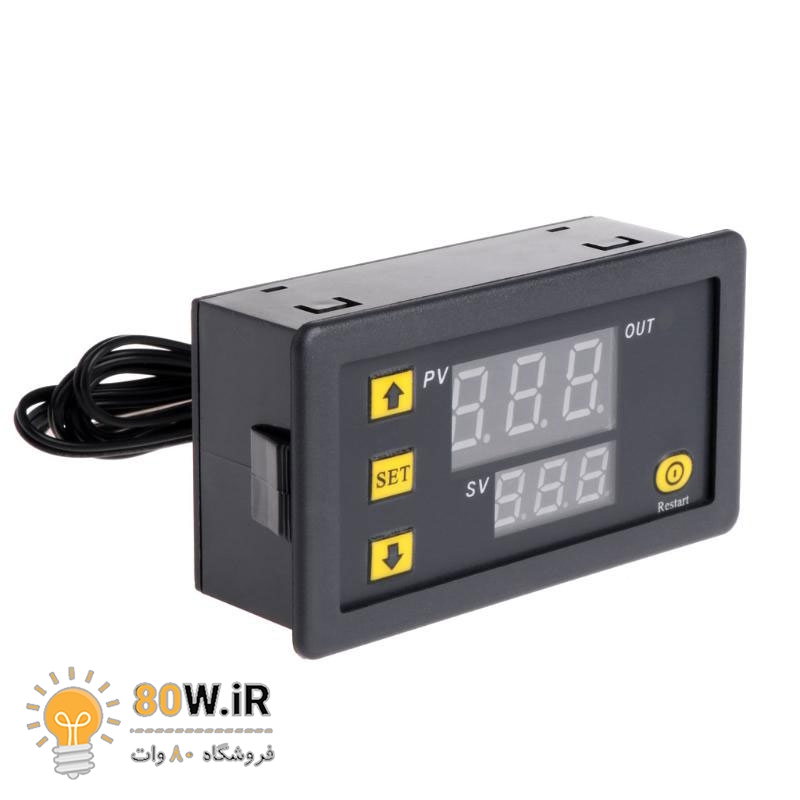

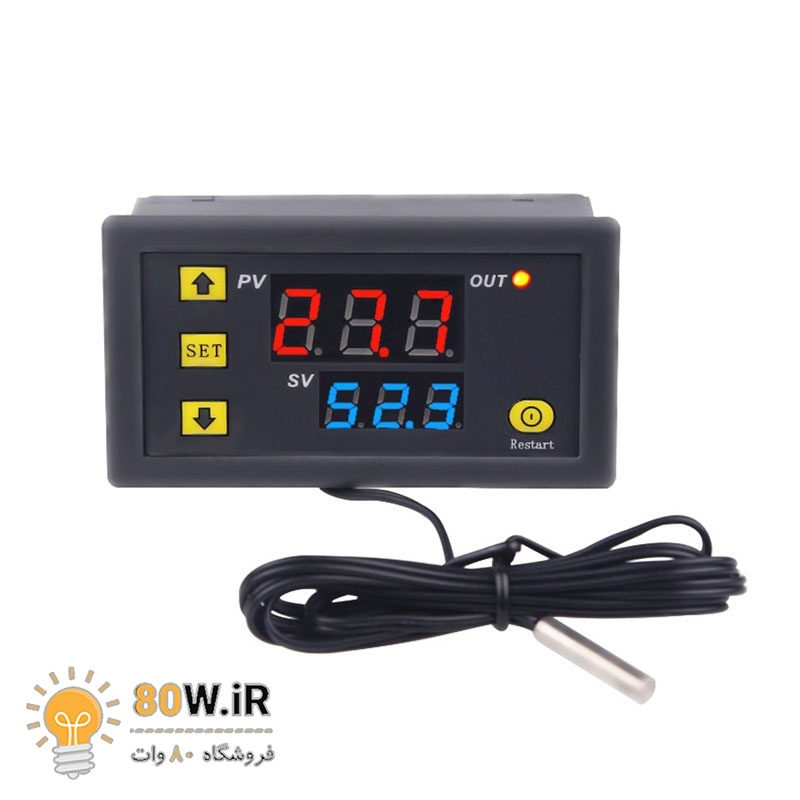

ماژول ترموستات دیجیتال دما W3230 ولتاژ 220 ولت

ماژول ترموستات دیجیتال دما W3230 یک وسیله الکترونیکی است که برای کنترل دمای یک سیستم مورد استفاده قرار می‌گیرد. این ماژول دارای ولتاژ کاری 220 ولت AC است و به عنوان یک کنترل کننده دما برای کنترل دمای محیط و ماشین آلات صنعتی، سیستم های گرمایشی و سرمایشی، فرآیندهای کشاورزی و غیره استفاده می‌شود.

ویژگی های ماژول W3230 220V

• ولتاژ کاری: 220 ولت AC
• دمای قابل تنظیم: -50℃ تا 110℃
• دقت تنظیم دما: 0.1℃
• دقت اندازه گیری دما: 0.1℃
• خروجی: رله
• جریان خروجی: 10A
• ابعاد: 77mm × 35mm × 62mm
• وزن: 45 گرم
• نمایشگر دیجیتالی با دو رقم اعشار

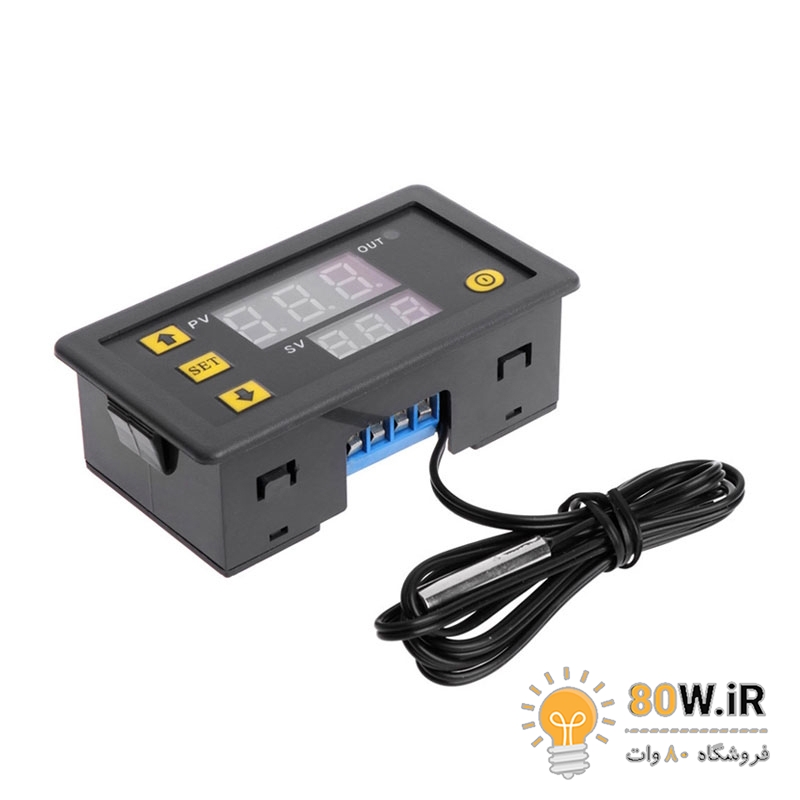

• سنسور دمای NTC با طول سیم 1 متر

حالت P0 خنک کننده یا گرم کننده:

در این حالت عملکرد کنترلر دما را در دو حالت خنک کننده یا C به عنوان Cooling و گرم کننده یا H به عنوان Heating تنظیم می‌کنیم. اگر کنترل دما را روی حالت C تنطیم کنیم. به محض کاهش دما از حد تعریف شده؛ رله فعال خواهد شد. اگر کنترلر رادر حالت H تنظیم کنید. به محض افزایش دما از حد تعریف شده؛ رله فعال خواهد شد.

حالت P1 هیستریسس hysteresis:

در این حالت می‌توانید تلورانس حساسیت را تنظیم کنید. به عنوان مثال اگر دما رار روی ۱ درجه سانتی گراد تنطیم کنید. دمای مطلوب ترموستات هم ۲۰ درجه سانتی گراد باشد، رله در ۲۱ درجه سانتی گراد (۲۰C + 1C ) غیرفعال خواهد شد. دوباره رله زمانی که دما به ۲۰ درجه سانتی گراد کاهش پیدا کند، فعال خواهد شد.

حالت P2 بالاترین حد دما:

در این حالت می‌توانید بیشترین حد دما را تنظیم کنید. البته کمتر از ۱۱۰ درجه سانتی گراد باشد.

حالت P3 پایین ترین حد دما:

در این حالت می‌توانید کمترین حد دما را تنظیم کنید. البته بیشتر از ۵۰- درجه سانتی گراد باشد.

حالت P4 دمای صحیح یا کالیبراسیون:

. ترموستات را مانند یک ترمومتر دقیق تنظیم کنید. اگر دماسنج کالیبره شده ندارید، باید دما را روی ۰ درجه تنطیم کنید. به این روش با دقت ۰٫۱ درجه سانتی گراد، دما را خواهد سنجید.

حالت P5 تاخیر در قطع رله:

در این مرحله ، زمان تاخیر  اولیه را بین ۱ -۱۰ دقیقه می‌توانید تنظیم کنید. اگر روی ۱ دقیقه تنظیم کنید؛ پس از فعال شدن رله تا ۱ دقیقه پس از گذر از دمای تعیین شده فعال خواهد بود. این حالت مناسب برای دستگاه جوجه کشی است.

حالت P6 اخطار دمای بیش از حد:

در این حالت، ابتدا برد را خاموش و سپس روشن کنید. سپس با کلید Set وارد تنظیمات شوید. دمای مورد نظر را تنظیم کنید. هنگامی که دما از حد تعریف شده بالاتر برود. آلارم فعال شده و نمایشگر دما را نشان نخواهد داد.
