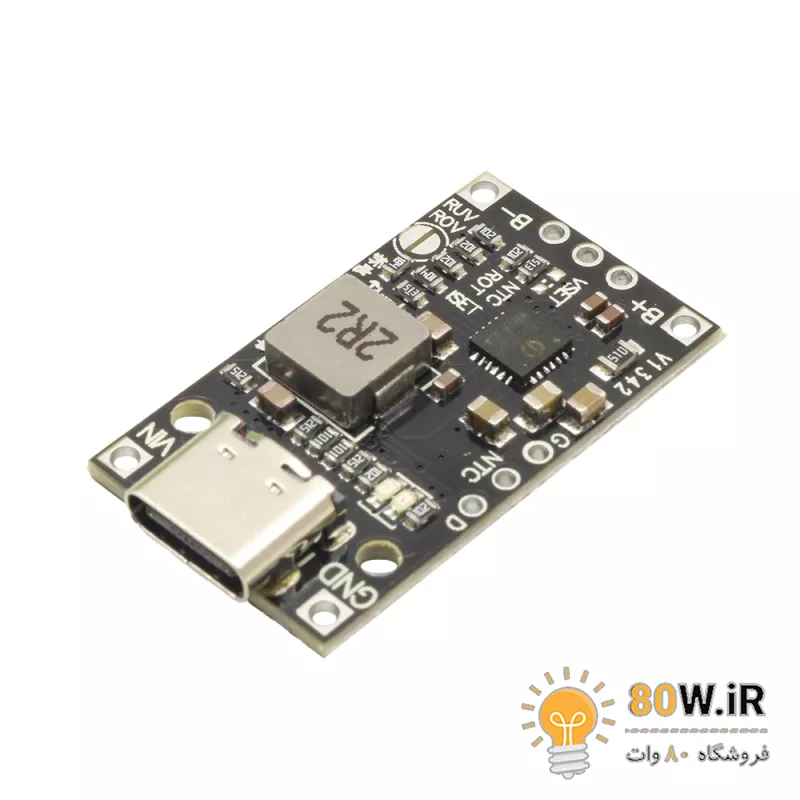

ماژول شارژر باتری لیتیوم یون 2 سل و 3 سل IP2326 با ورودی USB Type-C

مشخصات فنی ماژول شارژر باتری لیتیومی 2 سل دارای بالانسر و ورودی USB Type-C:

• دارای جبران ساز داخلی
• پشتیبانی از شارژ سریع QC
• مبدل افزاینده بوست 15 واتی
• راندمان شارژ: 94%
• قابلیت انتخاب بین 2 یا 3 سل بودن باتری تحت شارژ
• بالانس بین میزان شارژ باتری 2 سل
• جریان شارژ قابل تنظیم
• ابعاد: 3.2×1.8×0.5 سانتی‌متر

توضیحات نحوه عملکرد ماژول شارژر باتری لیتیومی 2 سل دارای بالانسر و ورودی USB Type-C:

• نشانگر LED:
  • چراغ قرمز در حالت عادی روشن است.
  • لامپ آبی در هنگام شارژ کردن باتری روشن می شود.
  • لامپ آبی پس از شارژ کامل خاموش می شود.
  • در صورت تشخیص حالت غیر نرمال، لامپ آبی چشمک می زند.
• نحوه تنظیم و راه اندازی ماژول شارژر باتری لیتیومی 2 سل دارای بالانسر و ورودی USB Type-C:
  • این ماژول برای شارژ باتری لیتیومی 3.7 ولتی دو یا سه سل قابل استفاده است. به صورت پیش فرض، باتری 2 سل را به آن می توان وصل کرد. در این حالت، قابلیت بالانس بین باتری های فعال است و دو باتری به یک اندازه شارژ می شوند. برای تغذیه این ماژول، از پورت Type-C و یا لحیم کردن سیم به پایه های VIN و GND استفاده کرد. هنگامی که پورت Type-C به منبع تغذیه شارژ سریع متصل می شود، ولتاژ شارژ به طور خودکار تنظیم می شود تا کارایی را بهبود بخشد. با توجه به اینکه مدار این ماژول، دارای مبدل افزاشنده است، ولتاژ ورودی، باید از مجموع ولتاژ باتری های کمتر باشد.

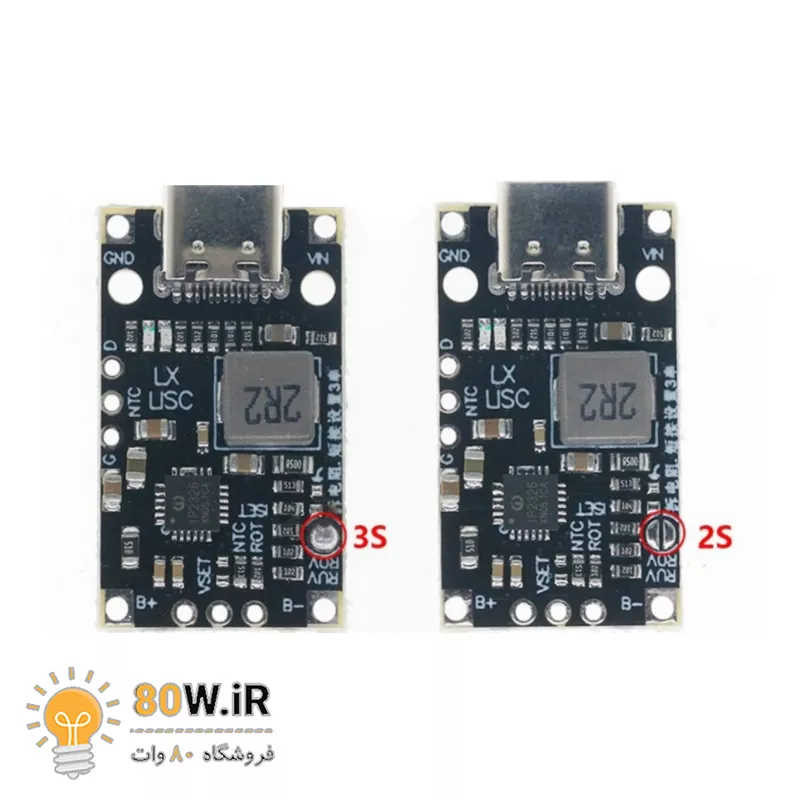

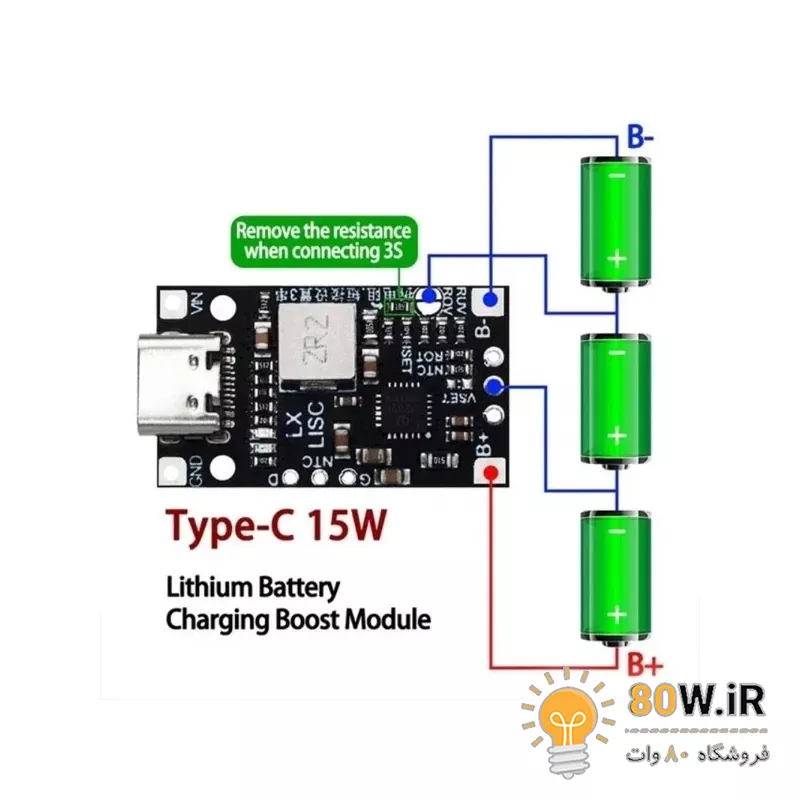

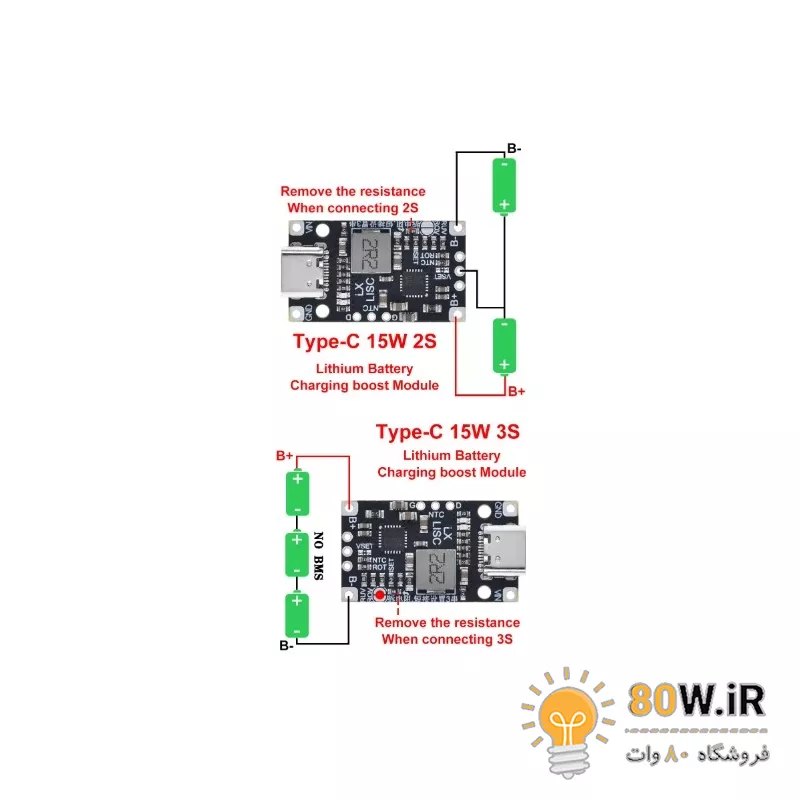

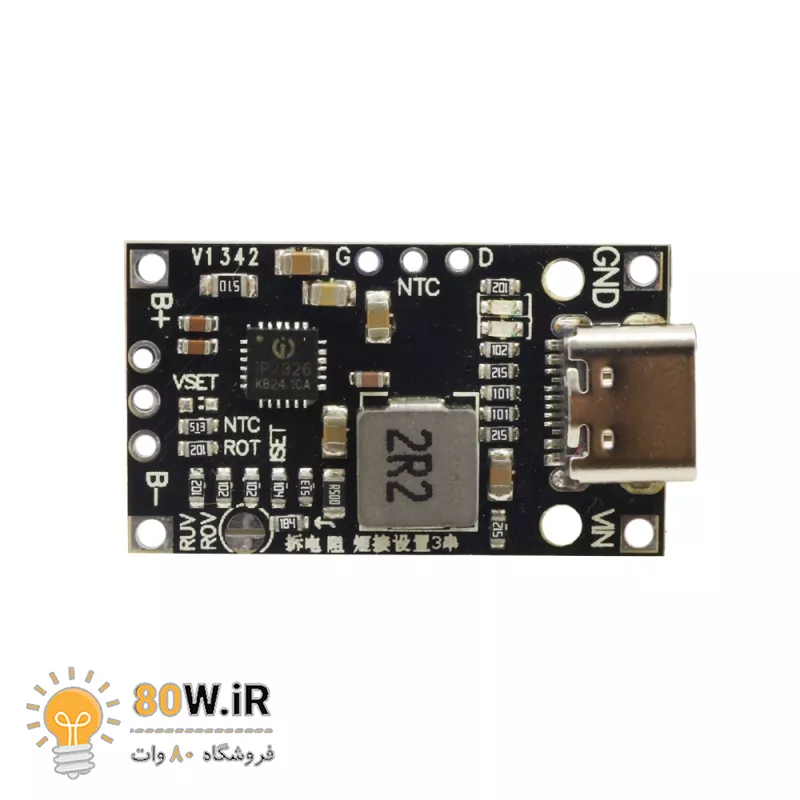

  • در خروجی این ماژول، باتری های 2 و 3 سل پشتیبانی می شود (حالت پیش فرض 2 سل است). باتری ها باید مجهز به برد محافظ باشند. برای تغییر به 3 سل، کنتاکت کوتاه را اتصال کوتاه کنید و مقاومت کنار آن را از روی برد بردارید.

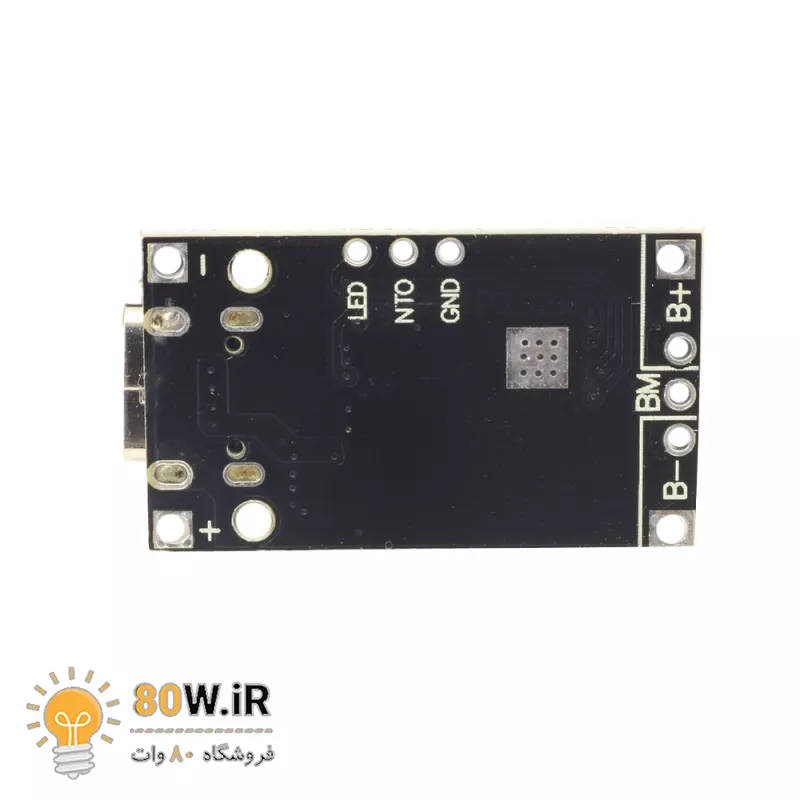

  • در صورت شارژ باتری 2 سل، قابلیت بالانس میزان شارژ باتری ها فعال است. پایه bm به سیم واسط بین دو باتری متصل می شود و وظیفه این کار را بر عهده دارد. (سرعت جبران و بالانس محدود است و پارامترهای دو باتری باید تا حد امکان در هنگام استفاده مشابه باشند).

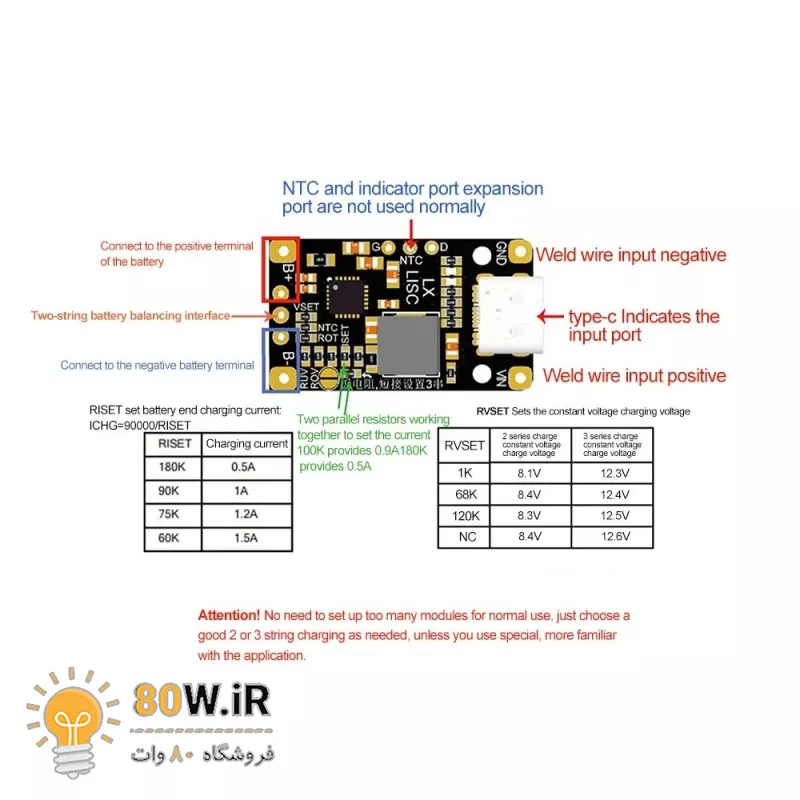

  • تنظیم جریان: با تغییر دادن مقاومت ISET روی ماژول، میتوانید جریان شارژ باتری ها را تنظیم کنید. به صورت پیش فرض،  مقاومت 100 کیلواهمی بر روی برد قرار دارد و جریان شارژ را روی 0.9 آمپر تنظیم می کند. مقاومت را می توان در صورت نیاز حذف یا جایگزین کرد. برای محاسبه جریان شارژ، عدد 90000 را بر مقدار مقاومت انتخابی تقسیم کنید. به عنوان مثال، با انتخاب مقاومت 180 کیلواهم، جریان شارژ 0.5 آمپر خواهد شد.
  • تنظیم ولتاژ قطع شارژ باتری: ولتاژ پیش فرض برای ولتاژ قطع شارژ، 4.2 ولت به ازاء هر باتری است. این عدد معمولاً برای باتری های لیتیومی یکسان است و نیازی به تغییر ندارد. برای تغییر، مقاومت برد Vset را مطابق جدول تنظیمات rvset تنظیم کنید.
  • تنظیم مدت زمان شارژ: به طور پیش فرض هیچ تایمری فعال نیست. برای تنظیم آن، می توانید مقاومت ROT روی ماژول را مطابق زیر تغییر دهید.
    • مقاومت 4 کیلواهم = 4 ساعت
    • مقاومت 120 کیلواهم = 12 ساعت
    • بدون مقاومت = 24 ساعت

نکته مهم:

برای استفاده معمولی، نیازی به تنظیم دقیق ماژول نیست. فقط تعداد باتری مد نظر را بین 2 یا 3 انتخاب کنید.

This lithium battery charging module is a convenient tool for charging lithium polymer (LiPo) batteries, which supports high current charging and can charge batteries with 2S (7.4V) and 3S (11.1V) cells quickly and efficiently.

Specifications

Model LX-LISC-V1
Supports charging 2S (7.4V) and 3S (11.1V) batteries.
Input port type USB Type-C
With charging indicator: blue to start charging and red to indicate charging completion
Switching frequency up to 1MHz
In 2S mode, the module supports battery balancing function.
The default charging voltage for each cell is 4.2V.
Dimensions: 18*31 mm

Features

high current charging performance with 94% efficiency and support for QC (Quick Charge) technology.
15W charging power that increases charging speed and efficiency
Input overvoltage protection
Output overcurrent protection
Output overvoltage and short circuit protection.
Supports two types of battery cells (2S and 3S) and balanced charging capability in 2S mode.
Wide operating temperature from -40°C to +85°C.

Application

This battery charging module can be used in a variety of electronic devices and projects that require high and safe charging of lithium polymer batteries
Portable devices: such as digital cameras, MP3 and MP4 players, and Bluetooth devices
Laptops and gaming devices: to power consumer devices
Solar systems: for use in solar energy projects with lithium-ion batteries
Audio devices and players: to power audio equipment
Charging devices with Type-C port
