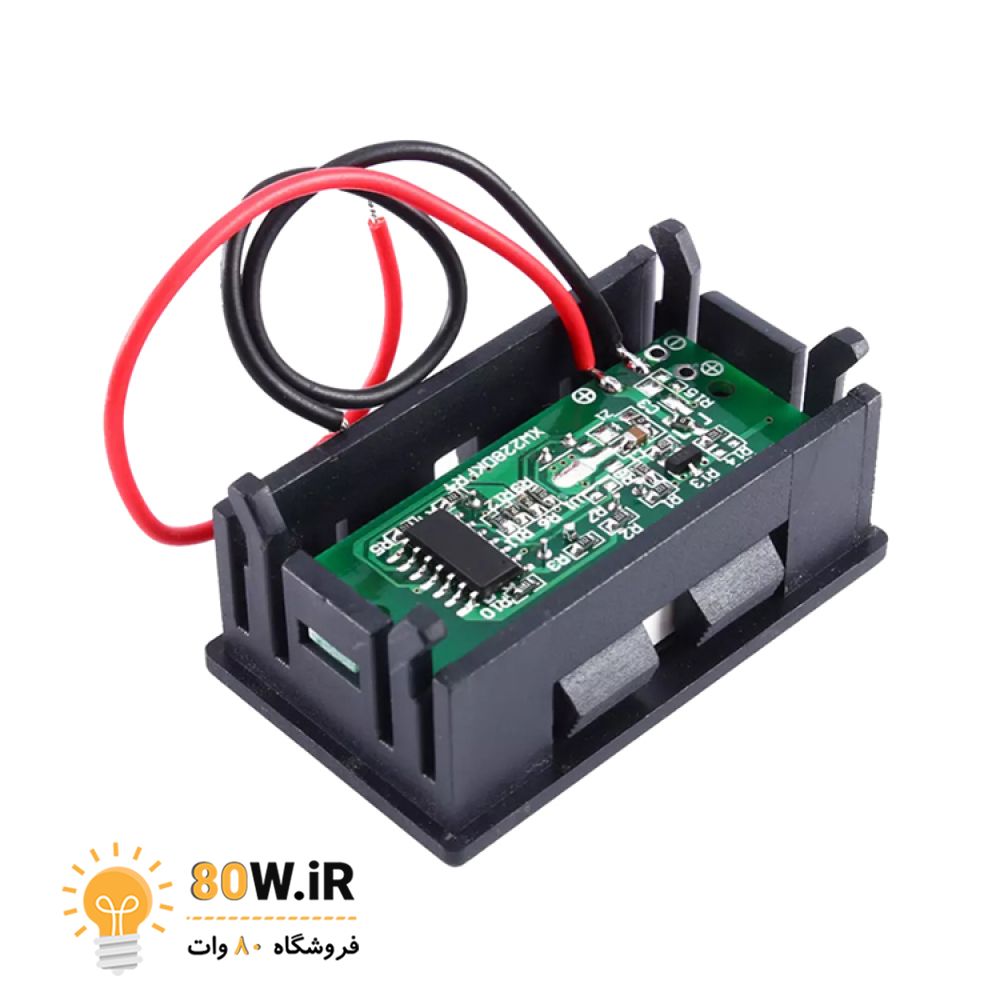

ماژول نمایشگر سطح شارژ باطری 12V 1-10S

روش تنظیم:

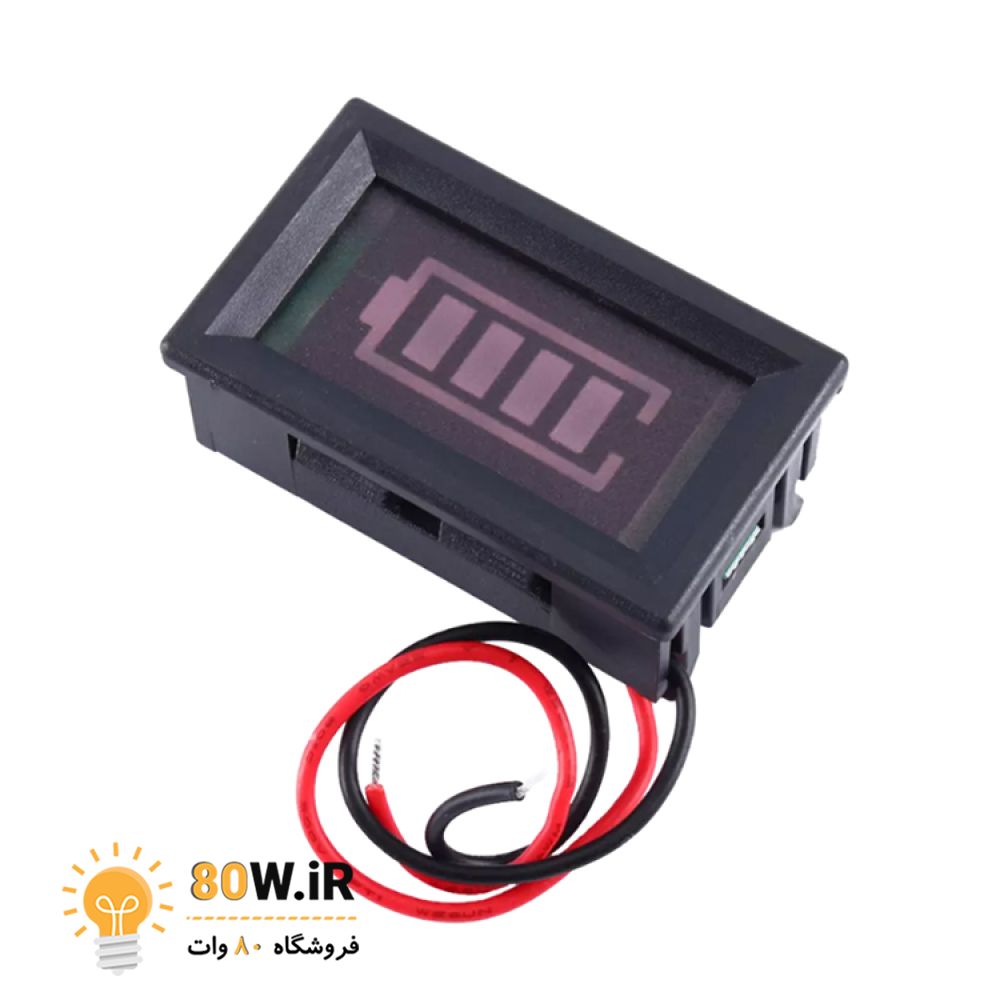

با استفاده از ماژول نمایشگر ظرفیت باتری ، سطح شارژ باتری های 12V را اندازه گیری کنید. محدوده ولتاژ ورودی این ماژول بین  11V-13V DC است. از این ماژول می توان برای نمایش دادن ولتاژ باتری  و تست کردن میزان شارژ انواع باتری ها استفاده کرد.با متصل کردن سیم قرمز و مشکی با رعایت قطب  مثبت و منفی باتری ، سلول های داخلی نمایشگر بسته به میزان شارژ باتری تغییر می کنند.در ولتاژ های کمتر از 11/2V هیچ یک از سلول های نمایشگر روشن نمیشود این حالت نمایان گر نیاز باتری به شارژ مجدد است.

• در ولتاژ بیش از ۱۱٫۲ ولت یک سلول
• در ولتاژ بیش از ۱۲ ولت دو سلول
• در ولتاژ بیش از ۱۲٫۵ ولت سه سلول
• در ولتاژ بیش از ۱۳٫۳ ولت چهار سلول
