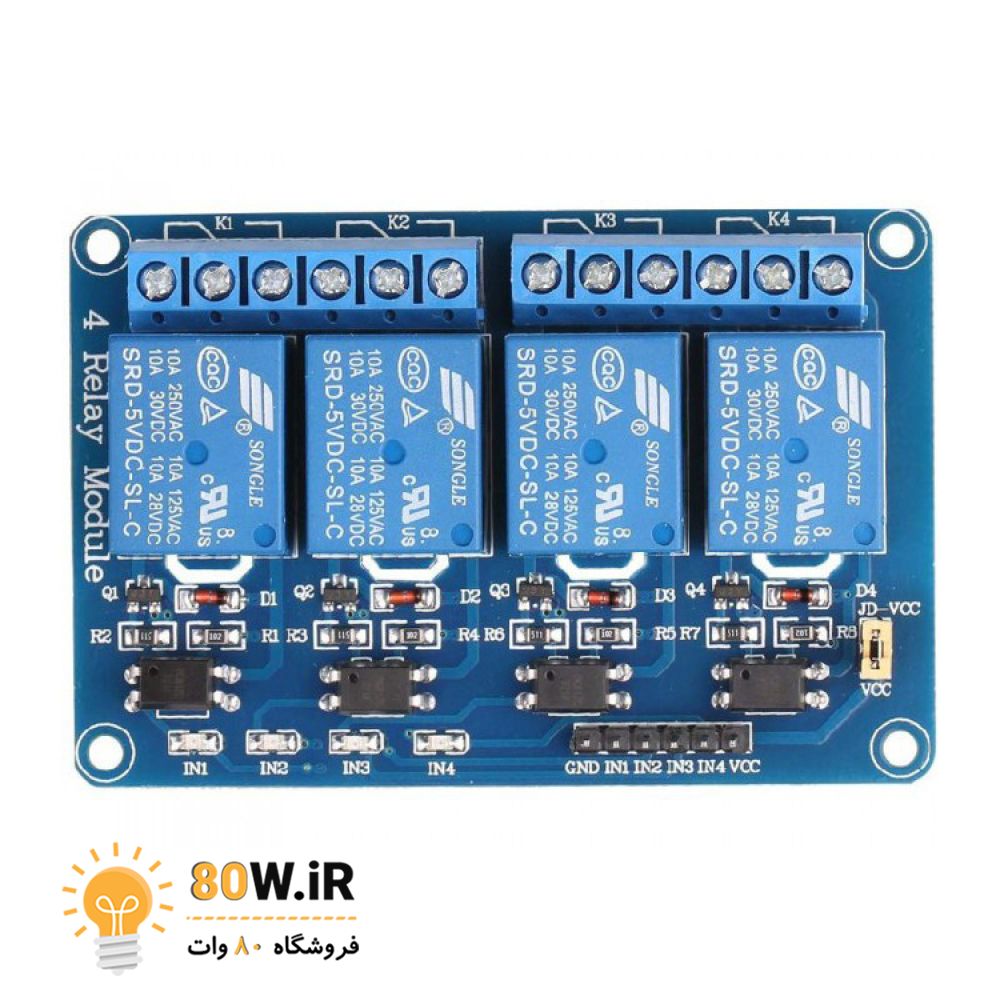

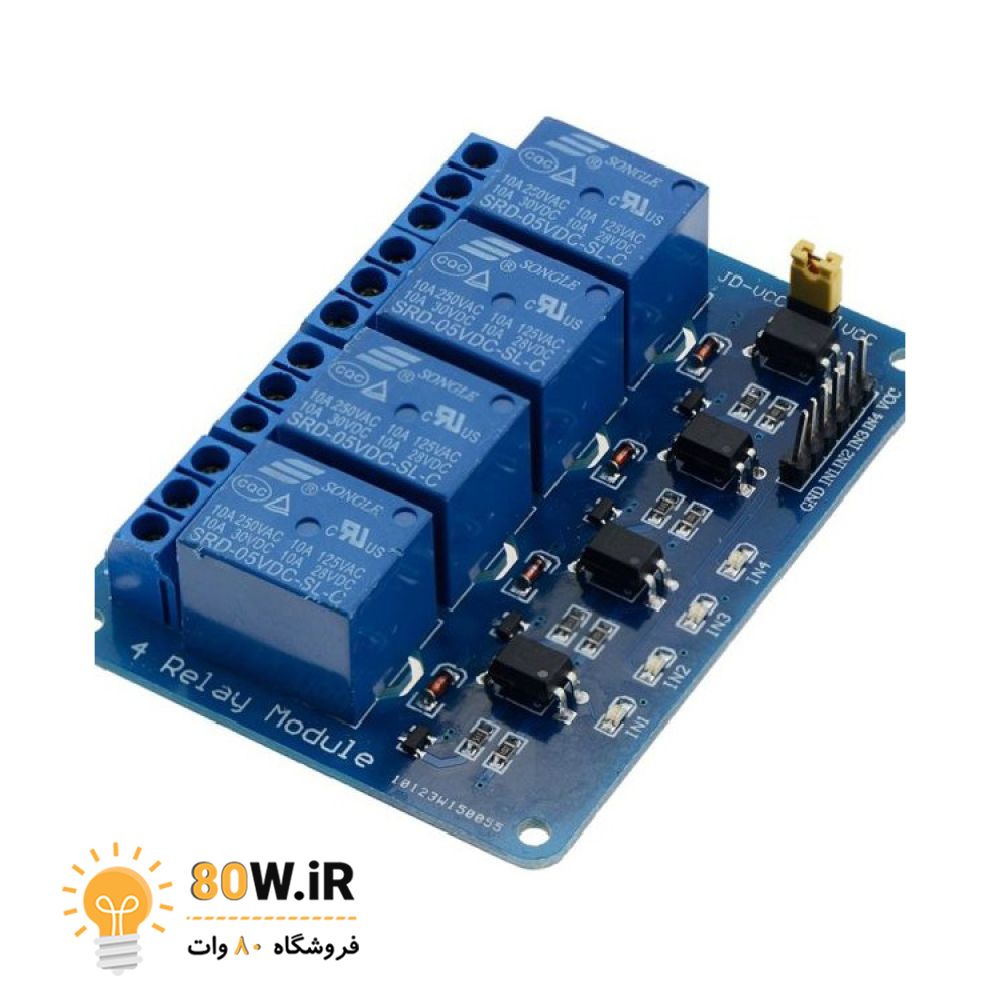

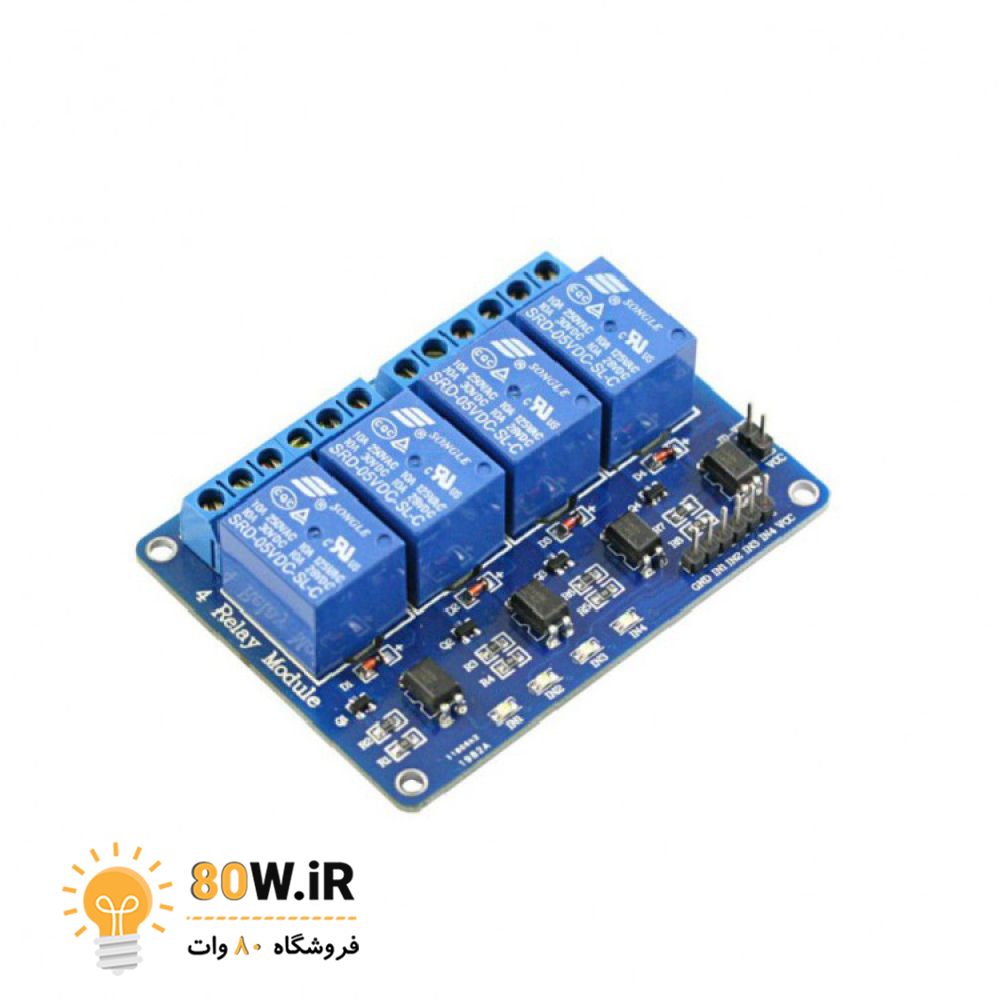

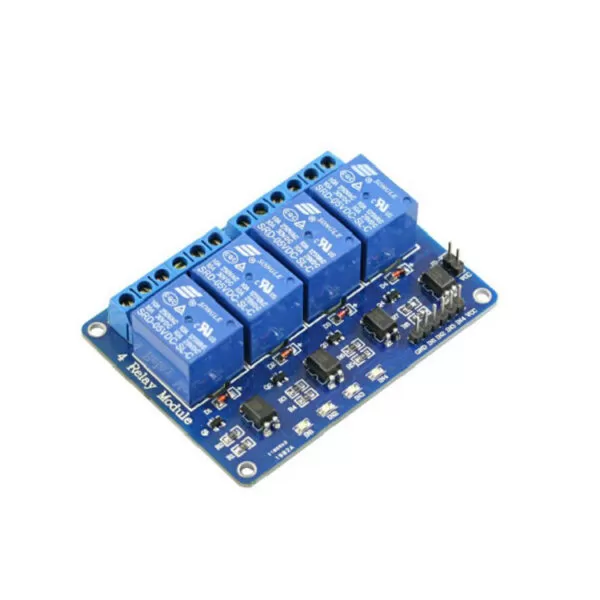

ماژول رله 4 کاناله 5 ولت

ماژول رله 5 ولت با چهار خروجی با قابلیت هدایت تا 10 آمپر برای هر خروجی

معرفی

هر یک از پین های آردوینو ولتاژ خروجی5 ولت و حداکثر جریان 40 میلی آمپر را برای شما فراهم می کنند و این مقدار ولتاژ و جریانی که برد آردوینو برای شما فراهم می کند برای راه اندازی بسیاری از وسایل کافی نمی باشد، از همین رو این ماژول گزینه بسیار مناسبی برای کنترل لامپ ها ، موتور ها ، شیر آلات الکترونیکی و یا حتی دستگاه های مختلف و سایر وسایلی است که نیاز به ولتاژ و جریان بالا دارند.با استفاده از این ماژول پرکاربرد در کنار بردهای آردوینو شما می توانید چراغ هاو سایر وسایل متصل به برق شهری منزلتان را خاموش یا روشن کنید، درب منزل را باز نمایید ، با اندکی توسعه در کارگاه یا کارخانه خود دستگاه ها و ماشین آلات خود را به صورت هوشمند و اتوماتیک کنترل نمایید و یا هزاران ایده دیگر در سایر زمینه های خانگی ، صنعتی ، کشاورزی ، سیستم های امنیتی و … را اجرا نمایید. این ماژول طوری طراحی شده است که پین های دیجیتال برد آردوینو مستقیما به ورودی کنترل رله وصل می شود ، یک LED کوچک روی برد قرار دارد که وضعیت رله را به شما نشان می دهد . در صورتی که رله را به برق شهری (AC) متصل می نمایید ، هر رله نصب شده بر روی ماژول حداکثر 250 ولت و 10 آمپر جریان و چنانچه ولتاژ شما DC باشد حداکثر تا 30 ولت و 10 آمپر جریان را تحمل می نماید.
ورودی فعال ساز رله active low میباشدو این به این معنی است که برای روشن کردن رله بایستی پین خروجی آردوینو را low کرد و برای خاموش کردن رله باید پین خروجی رله را high کرد.

مشخصات
ولتاژ راه انداز: 0 ولت
رله: Songle تک قطبی (اُپتوایزولاتور، محافظت از پارازیت خوب)
رابط استاندارد: (Arduino, 8051, AVR, PIC, DSP, ARM, ARM, MSP430, TTL logic active low)

Description

This is a 5V 4-channel relay interface board, and each channel needs a 15-20mA driver current. It can be used to control various appliances and equipment with large current. It is equipped with high-current relays that work under AC250V 10A or DC30V 10A. It has a standard interface that can be controlled directly by a microcontroller.
5V Relay Module is a relay board that you can control its contacts with 5V via Arduino or another microcontroller board.
It draws 20mA of current from microcontroller when triggering. It is used frequently in the hobby, industrial and robotics projects.
It can relay current up to 10A at 30VDC or 220VAC. The board has control LEDs for each relay.
When the input terminals (IN1, IN2, IN3, IN4) are supplied with low-level signals, you can see relay K1, K2, K3, K4 closed successively and repeat this cycle. In order to show its ability to drive load more intuitively, two LEDs are connected to relay K1 and K2.

Specification

Trigger Voltage:0V
PCB Color: Blue
4 fixed screw holes at each corner of the board for install and fix. (The diameter is 3.1mm)
High-quality Songle relay with single pole double throw, a common terminal, a normally open terminal, and a normally closed terminal
Optical coupling isolation, good anti-interference.
Standard interface (Arduino, 8051, AVR, PIC, DSP, ARM, ARM, MSP430, TTL logic active low)
Opto-isolated inputs
Closed at a low level with the indicator on, released at a high level with indicator off

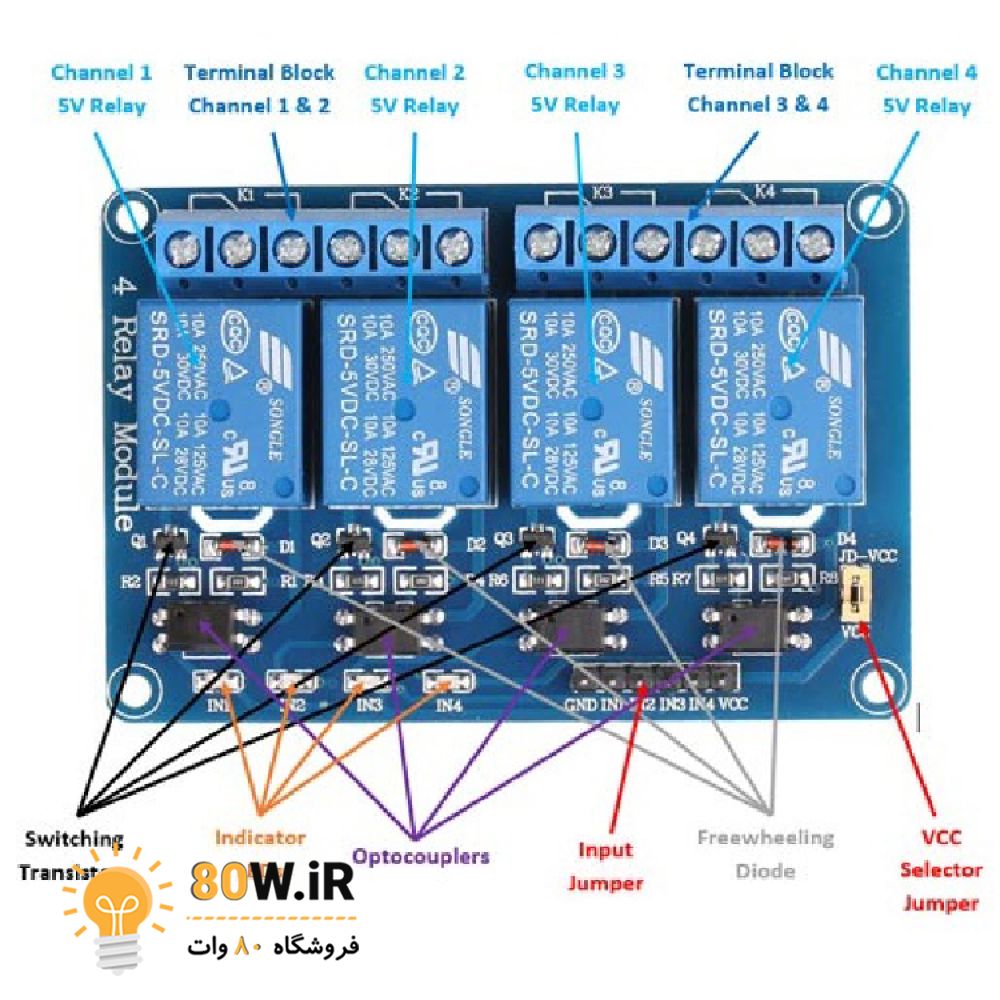

Pin Description

VCC: Positive supply voltage
GND: Ground
IN1–IN4: Relay control port
