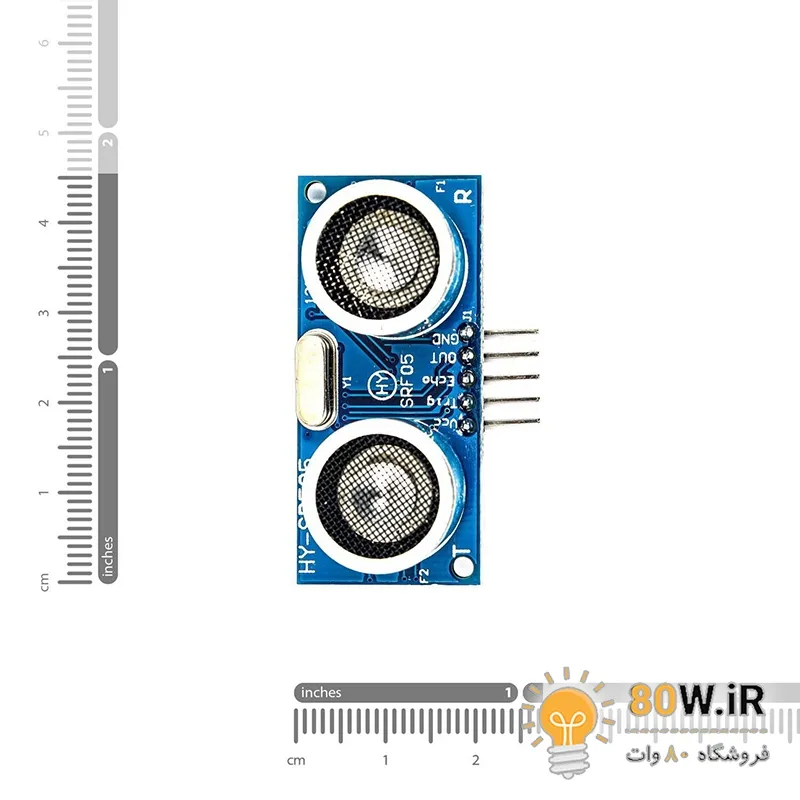

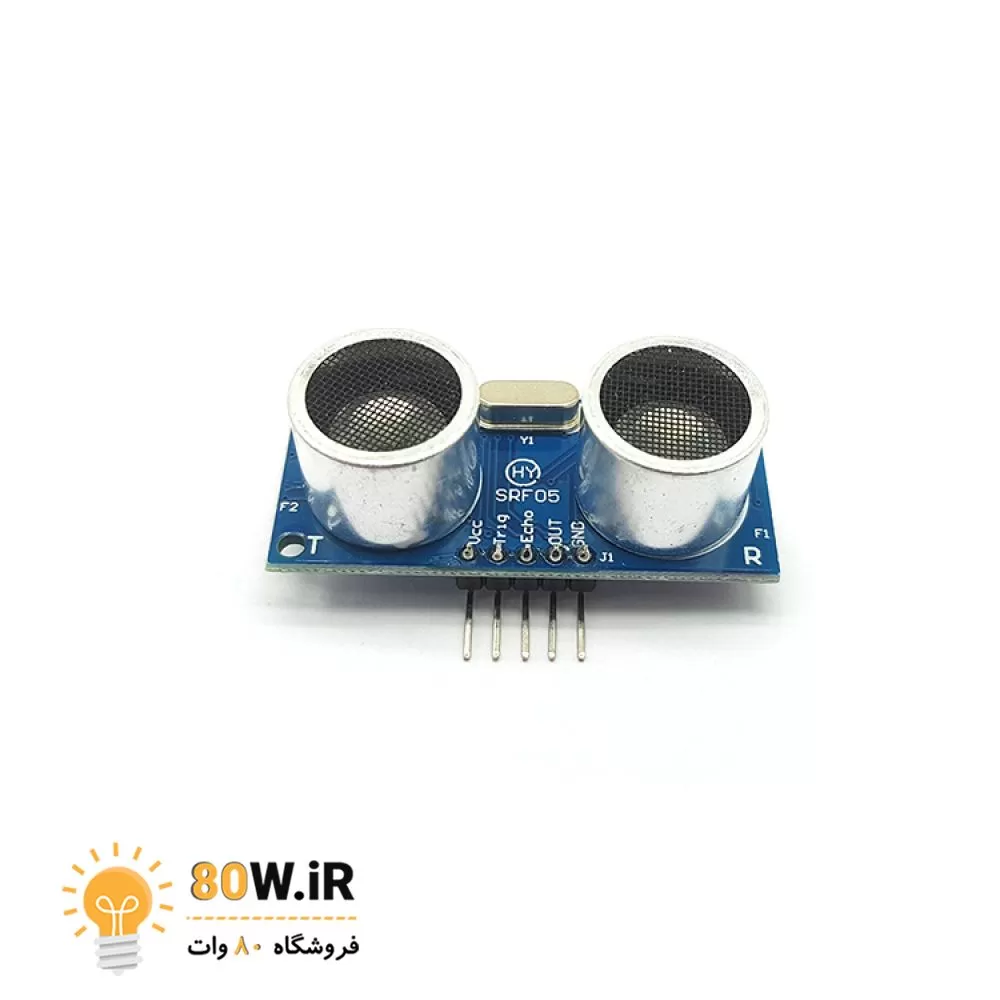

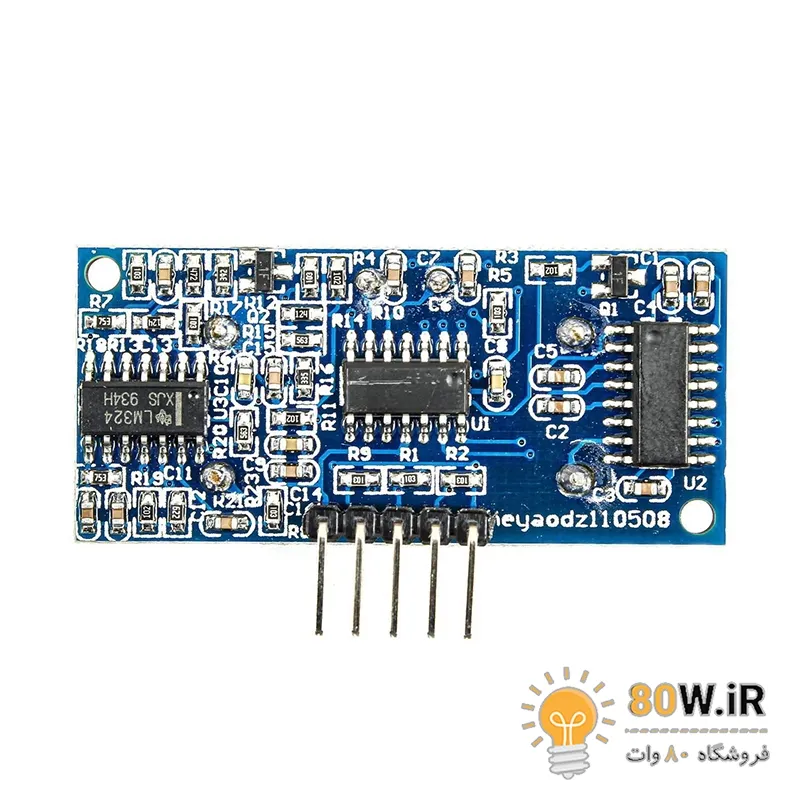

ماژول فاصله سنج التراسونیک HY-SRF05

روش تنظیم:

با اعمال سیگنال ورودی به پایه تریگر ، فرستنده التراسونیک امواج فراصوت را ارسال کرده و پس از برخورد به سطح مورد نظر بازتابش امواج توسط گیرنده دریافت شده و پایه ECHO ارسال میشود.

هرچه فاصله سطح مورد نظر از سنسور کم شود فرکانس دریافتی از پایه ECHO بیشتر میشود

با استفاده از تایمر در میکرو کنترلر و محاسبه زمان شروع وپایان هر سیکل فاصله سطح تا سنسور به دست می آید.

در حالت عادی پایه OUT به صورت NC ویا به پایه GND وصل میشود در این حالت ارسال و دریافت از دو پایه مجزا انجام میشود. در صورت اتصال پایه OUT به VCC ارسال و دریافت از پایه TRIG انجام میشود. جهت کاهش تعداد پایه های ارتباطی با میکرو از این مد استفاده میشود

ویژگی

• ولتاژ کاری: 5VDC
• جریان مصرفی استاتیک: <2mA
• زاویه سنسور: <15 درجه
• سیگنال خروجی: سیگنال فرکانس الکتریکی high level 5V, low level 0V
• مسافت قابل سنجش: 2cm تا 450cm
• دقت : 2cm
• سیگنال تریگر ورودی: 10us TTL ایمپالس
• سیگنال اکو: خروجی سیگنال TTL PWL
