ماژول بارگراف نمایشگر میزان شارژ باتری لیتیومی تک سل

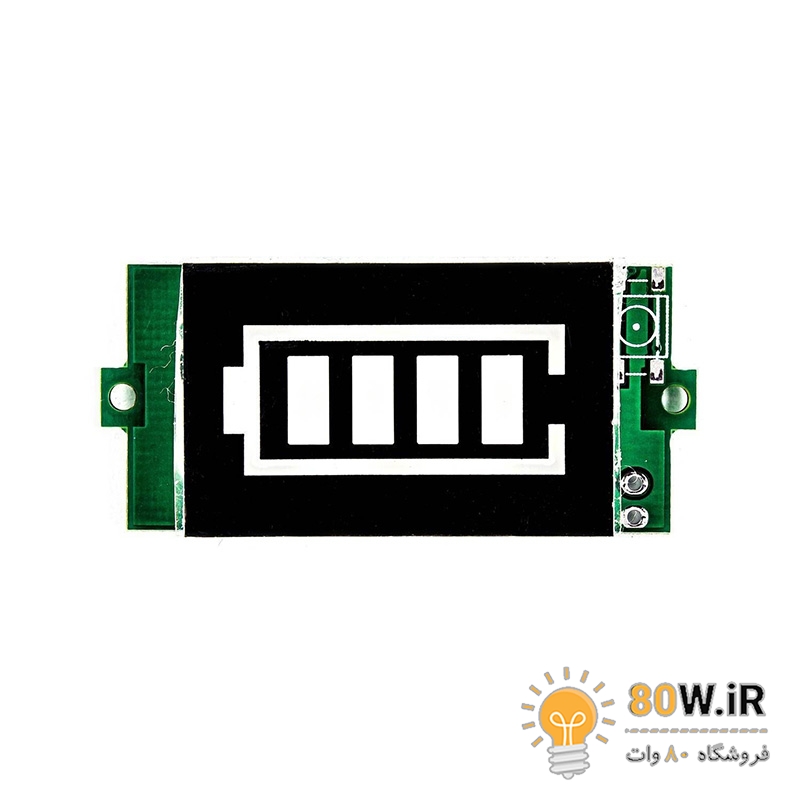

ماژول بارگراف، یک ماژول نمایشگر است که وضعیت شارژ (ظرفیت) باتری‌های لیتیومی 18650 یونی و همچنین سایر باتری‌های لیتیوم با حداکثر ولتاژ 4.2 ولت در هر سل را نشان می‌دهد. برای استفاده به سادگی ماژول را به اتصالات مثبت و منفی باتری متصل کنید. در این حالت وضعیت شارژ باتری در زمان واقعی با استفاده از نمایشگر نوار بصری نمایش داده می‌شود. رنگ نوار خارجی نمایشگر قرمز است و چراغ‌های داخلی نمایشگر آبی هستند.

کاربردهای ماژول بارگراف نمایشگر میزان شارژ باتری لیتیومی تک سل

• منبع تغذیه DIY
• شارژرهای باتری RC
• وسایل نقلیه الکتریکی
• باتری لیتیومی تک سل
• پانل‌های ابزار
• صفحه نمایش دیجیتال خواندن
• نمایش وضعیت باتری و توان

مشخصات فنی ماژول بارگراف نمایشگر میزان شارژ باتری لیتیومی تک سل

• دارای رنگ‌های قرمز و آبی

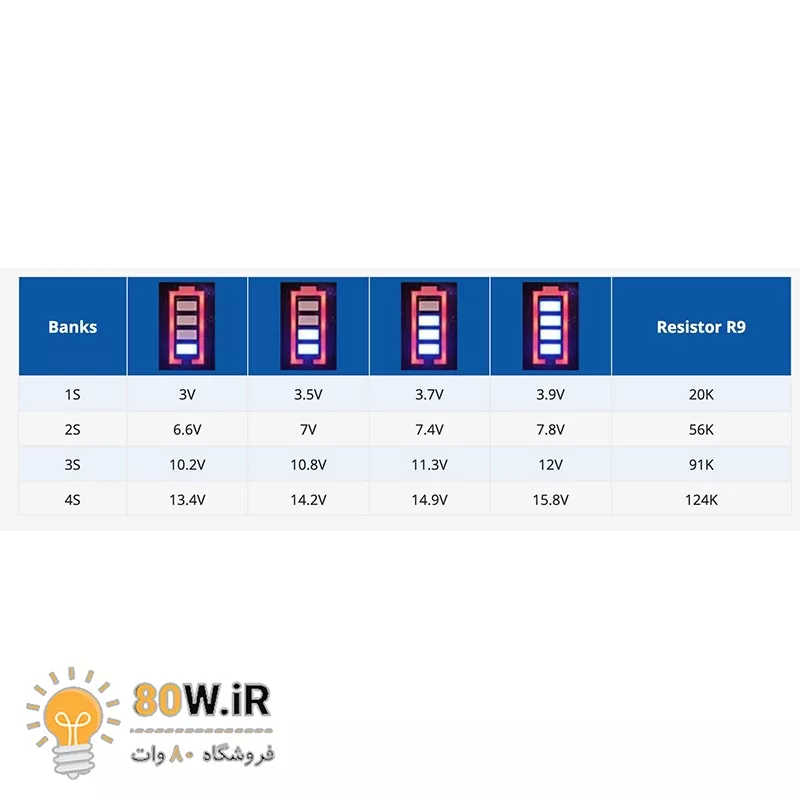

• شرح وضعیت 4 سگمنت این ماژول :
  • زمانی که ولتاژ 3 ولت باشد، یک بلاک روشن می‌شود.
  • زمانی که ولتاژ 3.5 ولت باشد، دو بلاک روشن می‌شود.
  • زمانی که ولتاژ 3.7 ولت باشد، سه بلاک روشن می‌شود.
  • زمانی که ولتاژ 3.9 ولت باشد، چهار بلاک روشن می‌شود.
  • زمانی که ولتاژ کمتر از 3 باشد، چهار بلاک خاموش می‌شوند و شما می‌توانید باتری را عوض کنید.
