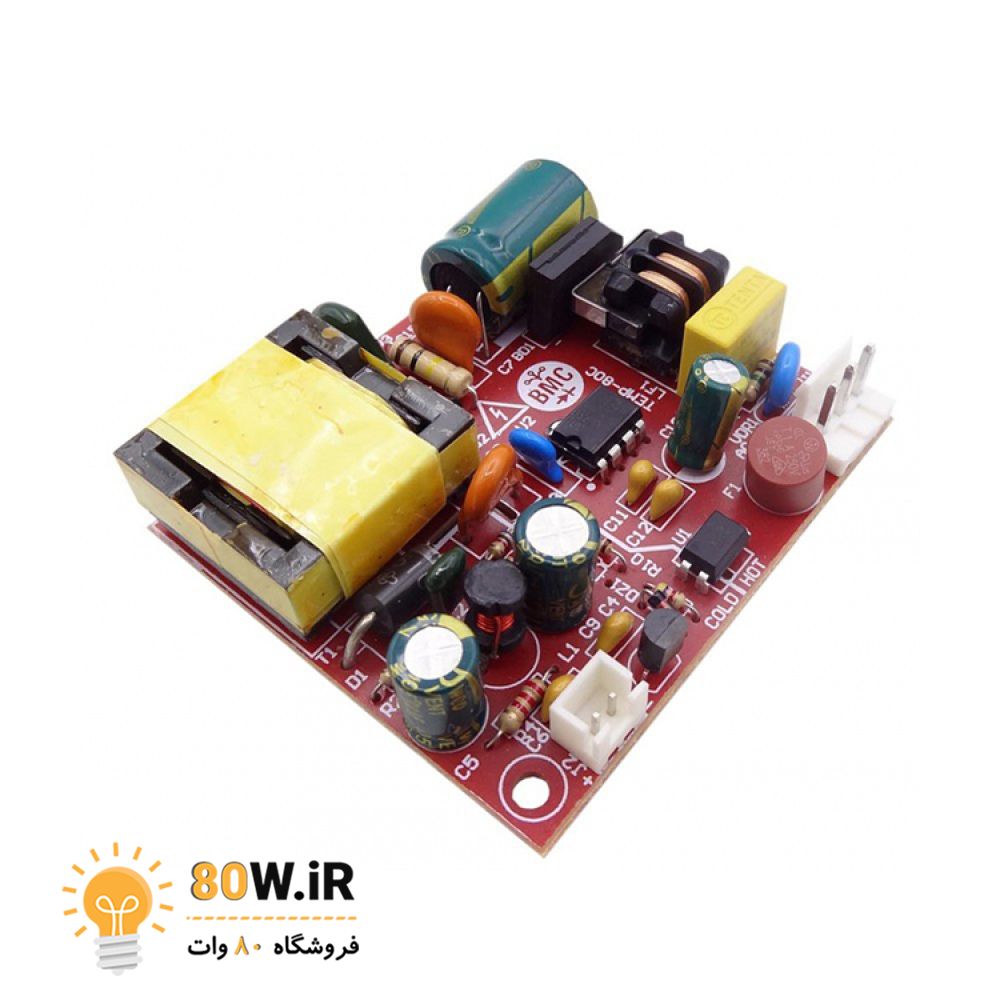

برد تغذیه آیفون تصویری 15v-1.5A مارک BMC

این منبع تغذیه در مد DCM کار میکند وارتفاع کم آن باعث شده انعطاف پذیری بالایی برای نصب در آیفون ها داشته باشد.مدار بسیار انعطاف پذیراست و میشود با قیمت و کیفیت های متفاوتی آن را تولید کرد .
در طراحی شماتیک و پی سی بی مدار تمهیدات زیادی برای ایمنی جانی کاربر و EMI اندیشیده شده تا هیچ نویزی روی صدا و تصویر انتقالی به وجود نیاید.

این مدار می تواند بصورت لحظه ای ۳۵ وات را در خروجی تحویل دهد اما بطور دائم قابل به کارکرد با توان ۲۰ وات هست. این مدار دارای پروتکشن اضافه دما، اتصال کوتاه و …. است. نویز کمی دارد و برای کاربرد های دیگر به غیر از آیفون هم مناسب است.

مشخصات

ولتاژ ورودی: 170الی 240 ولت
ولتاژ خروجی: 15 ولت
جریان خروجی: 1.5 آمپر
رگولاسیون بار: 1
رگولاسیون خط: 0.5
بازده: 85%
توان اتصال کوتاه: 3وات
توان بی باری: کمتراز0.5 وات
ماکزیمم ریپل: 1.5%
رنج دما: -10 تا 45
محافظ اضافه جریان
محافظ اضافه دما
محافظ اتصال کوتاه
محافظ اضافه ولتاژ
