درایور استپر موتور A4988 Reprap

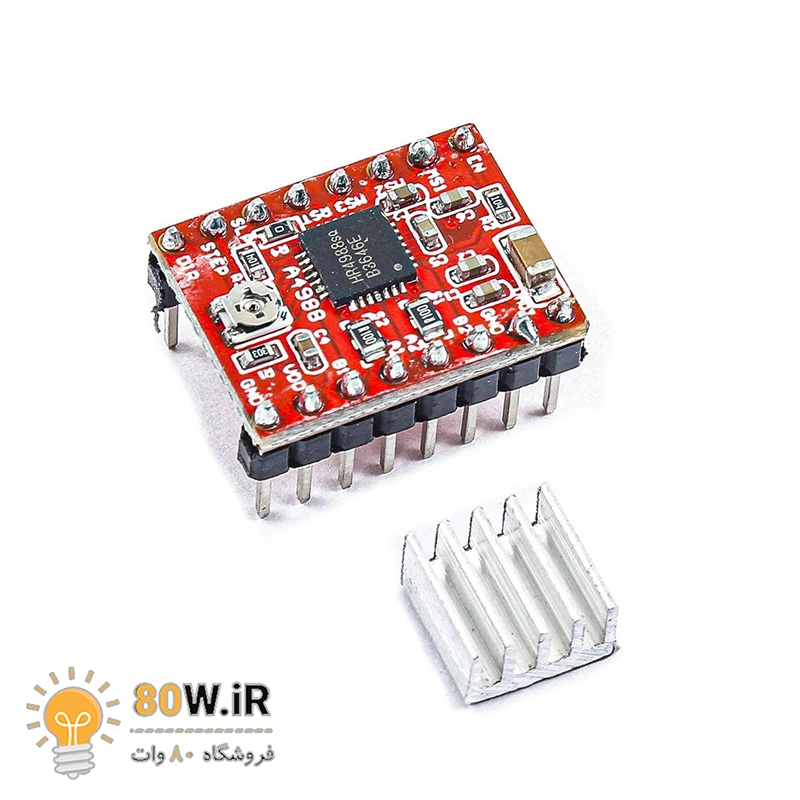

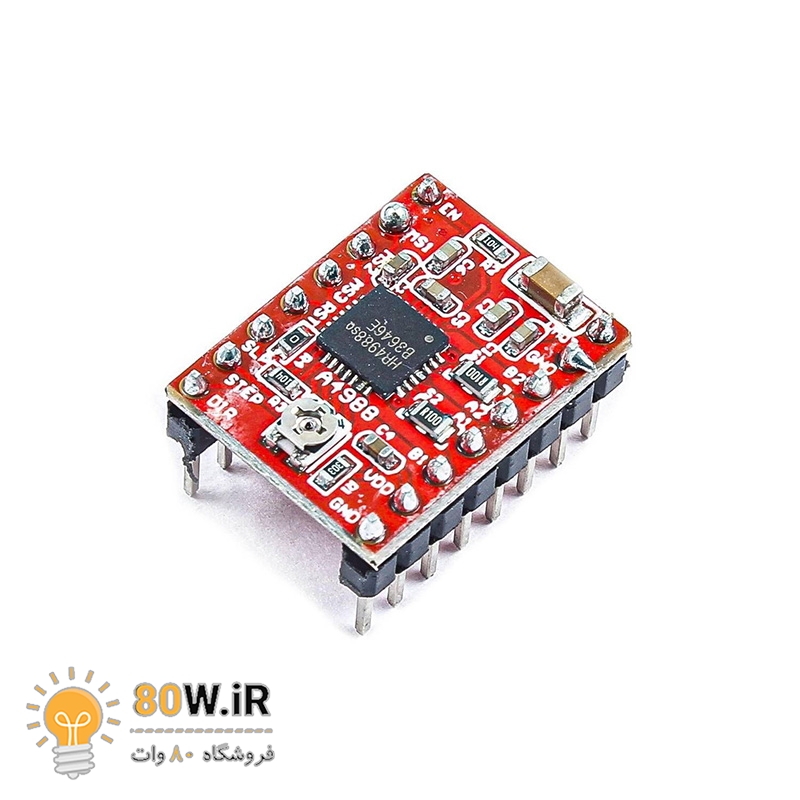

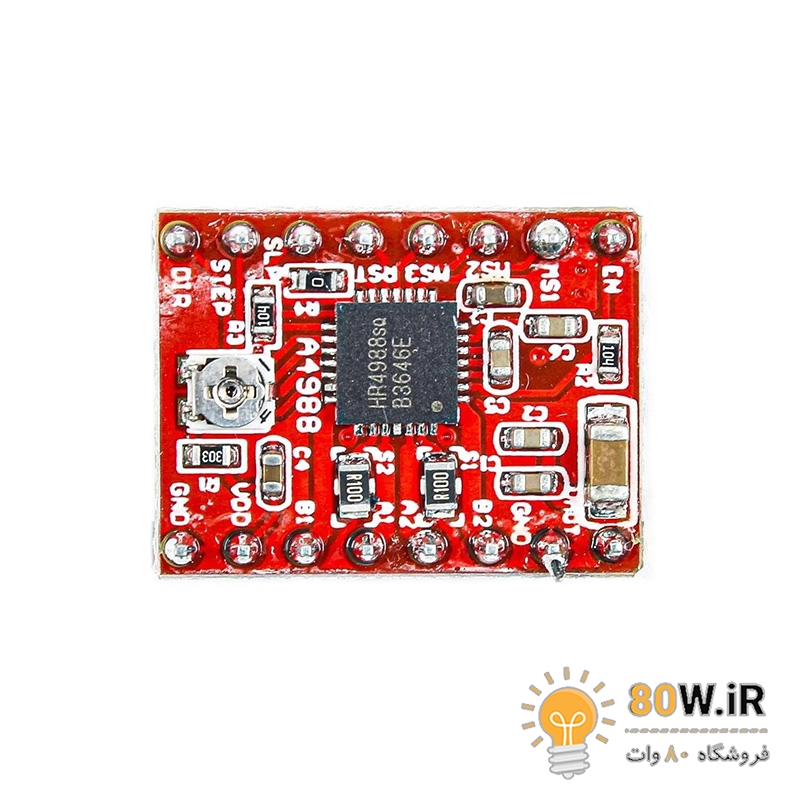

ماژول درایور استپر موتور A4988 RepRap یک برد حامل برای درایور میکرواستپ Allegro’s A4988 DMOS است که توسط POLOLU تولید شده و به منظور کنترل دقیق و نرم موتورهای استپر در کاربردهای متنوعی نظیر پرینترهای سه‌بعدی، ماشین‌های CNC، رباتیک و سایر سیستم‌های حرکت دقیق طراحی شده است. این ماژول با بهره‌گیری از تکنولوژی میکرواستپ چاپر، امکان کنترل گام‌های مختلف از گام کامل تا ۱/۱۶ استپ را فراهم می‌کند و همچنین از حفاظت‌های مختلفی نظیر حفاظت از جریان بیش از حد، حفاظت حرارتی و قفل under-voltage برخوردار است که به افزایش ایمنی و کارایی آن کمک می‌کند.

مشخصات فنی ماژول درایور استپر موتور A4988 RepRap

• ولتاژ کاری: 8 تا 35 ولت
• جریان خروجی: حداکثر 2 آمپر در هر سیم پیچ (با استفاده از خنک‌کننده مناسب)
• نوع گام‌ها: گام کامل، 1/2 گام، 1/4 گام، 1/8 گام، 1/16 گام
• ولتاژ منطقی (VCC): 3 تا 5.5 ولت
• حفاظت‌ها: حفاظت از جریان بیش از حد، خاموش شدن حرارتی، قفل تحت ولتاژ

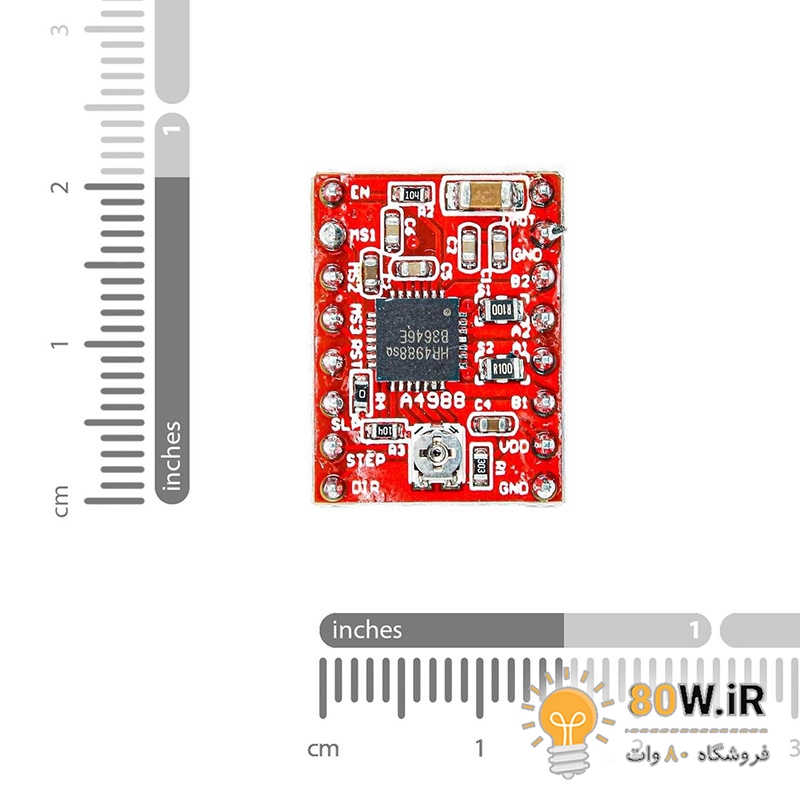

• ابعاد: 20x15x11 میلی‌متر
• محدوده دمای کاری: -40 تا 85 درجه سانتی‌گراد
• محدوده دمای ذخیره‌سازی: -40 تا 150 درجه سانتی‌گراد
• ورودی‌های منطقی: سازگار با CMOS/TTL
• محدودیت جریان قابل تنظیم: توسط پتانسیومتر روی برد

ویژگی‌های کلیدی ماژول درایور استپر موتور A4988 RepRap

• پشتیبانی از میکرواستپ: تا 1/16 استپ، که باعث حرکت نرم‌تر و دقت بیشتر نسبت به روش‌های گام کامل و نیم گام می‌شود.
• توانایی جریان بالا: این ماژول قادر به تأمین جریان تا 2.5 آمپر برای سیم‌پیچ‌های موتور است.
• قابلیت کنترل جریان: کنترل جریان قابل تنظیم با استفاده از پتانسیومتر روی برد.
• سازگاری گسترده با ولتاژ: پشتیبانی از محدوده وسیع ولتاژ کاری بین 8 تا 35 ولت.
• طراحی جمع‌وجور: مناسب برای کاربردهایی که محدودیت فضا وجود دارد.

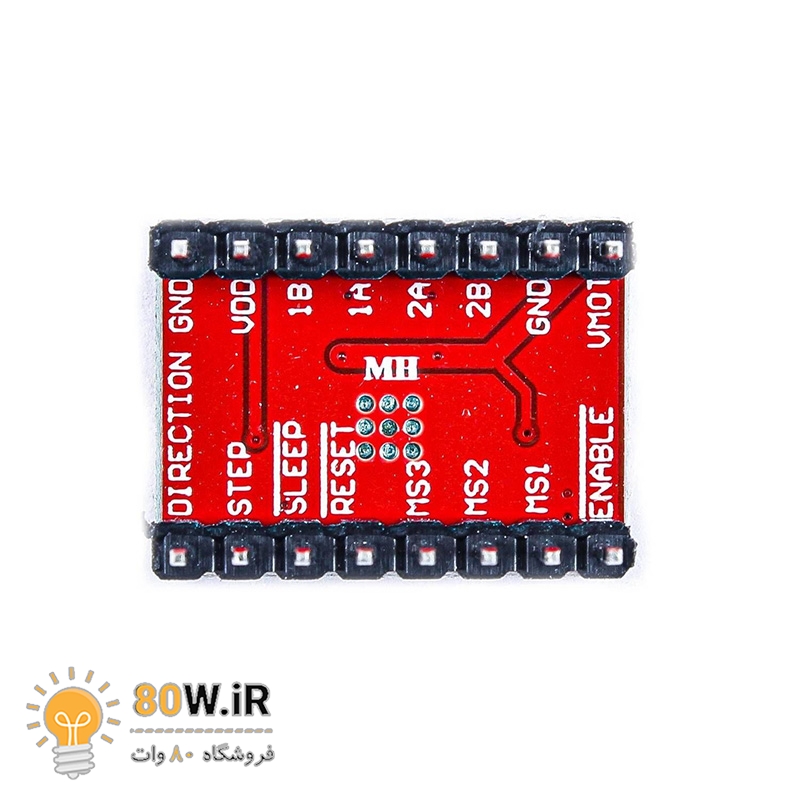

پین‌ها و اتصالات

• پین‌های تغذیه: VDD (تغذیه ماژول 3-5.5 ولت)، GND (زمین)، VMOT (تغذیه موتور 8-35 ولت)
• پین‌های سیم‌پیچ موتور: 1A، 2A، 1B، 2B
• پین‌های کنترل: DIR (کنترل جهت حرکت)، STEP (کنترل گام‌ها)، SLP (حالت خواب فعال‌پایین)، RST (ریست فعال‌پایین)، EN (فعال‌سازی غیر فعال)
• پین‌های انتخاب نوع گام: MS1، MS2، MS3 (تغییر بین گام کامل تا 1/16 گام)

نکات مهم و هشدارها

• محافظت از جریان: اطمینان حاصل کنید که جریان موتور از مقادیر مجاز درایور تجاوز نکند.
• انتشار گرما: در جریان‌های بالا، از خنک‌کننده مناسب استفاده کنید تا از داغ شدن بیش از حد جلوگیری شود.
• سازگاری ولتاژ: ولتاژ کاری باید در محدوده مشخص شده (8V تا 35V) قرار داشته باشد.
• حفاظت در برابر تخلیه الکترواستاتیکی (ESD): ماژول را در برابر تخلیه الکترواستاتیکی محافظت کنید.
• تنظیمات میکرواستپ: مطمئن شوید که تنظیمات میکرواستپ با نیازهای کاربرد شما مطابقت داشته باشد.

با رعایت این نکات و تنظیمات صحیح، ماژول A4988 RepRap می‌تواند یک راه حل موثر و مطمئن برای کنترل دقیق حرکت موتورها در پروژه‌های مختلف باشد.
