ماژول کوره القایی ZVS 120W با محدوده ولتاژ 5 تا 12 ولت

ماژول کوره القایی ZVS 120W با محدوده ولتاژ 5 تا 12 ولت یک دستگاه الکترونیکی است که برای تولید و انتقال انرژی القایی با استفاده از فناوری Zero Voltage Switching (ZVS) به کار می‌رود. این دستگاه به شما امکان ایجاد گرما و دمای بالا در کوره‌ها، کویل‌های القایی و سایر برنامه‌های مشابه را می‌دهد.

نحوه راه اندازی ماژول کوره القایی:

1. ابتدا ولتاژ ۱۲ را به پایه های + و – اعمال کنید.
2. کویل موجود در بسته بندی را در طرف دیگر که ترمینال ۳ پایه وجود دارد متصل کنید. (پایه وسط خالی باشد)

⚠️ توجه: ولتاژ بیشتر از حد ، نگه داشتن بیش از حد فلز داخل کویل ، فلزات با قطر زیاد و اتصال معکوس ولتاژ باعث سوختگی ماژول میشود. ⚠️

مشخصات

• مدل : ZVS ولتاژ پایین 120W
• ولتاژ ورودی: 5-12 ولت

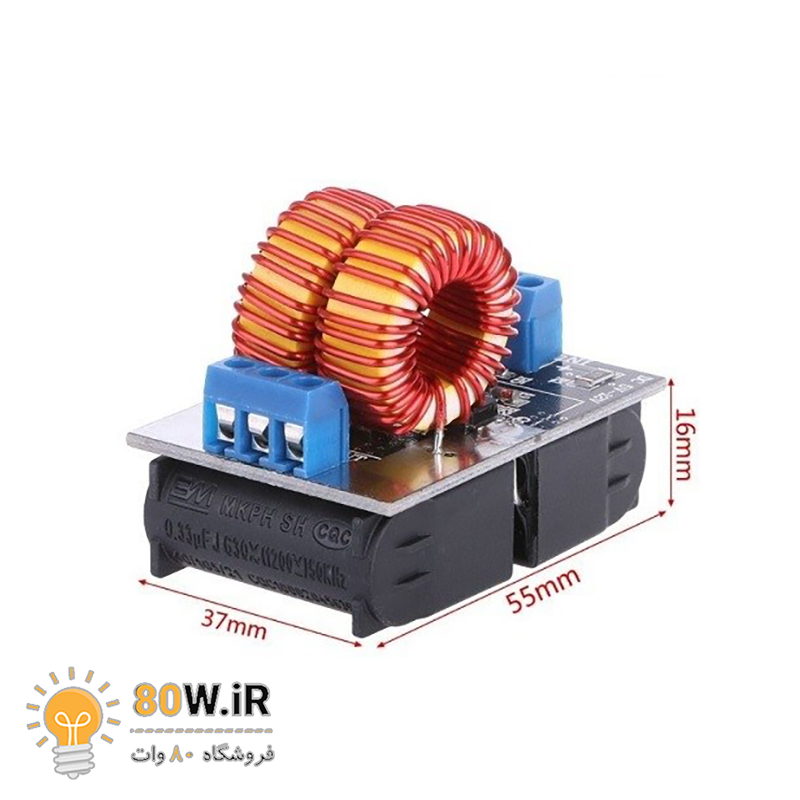

• ابعاد ماژول: 55*47*38 میلی متر
• وزن محصول: 110 گرم

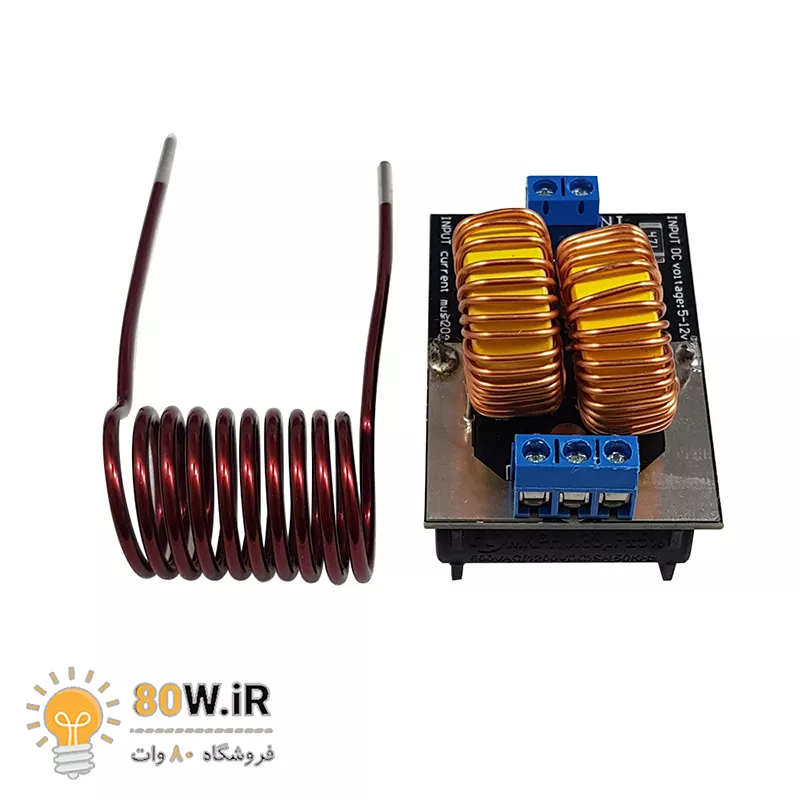

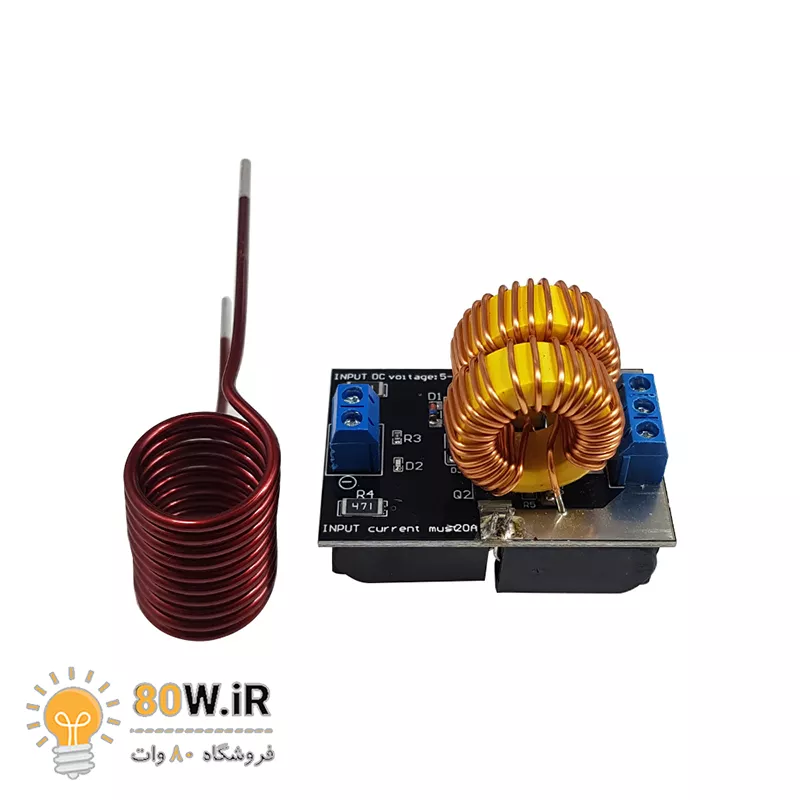

• طول کامل کویل (هسته با پایه ها) : طول: 80 میلی متر
• قطر داخلی کویل : 7.5 میلی متر
• قطر خارجی کویل : 22 میلی متر
• قطر سیم لاک دار : 2 میلی متر
• تعداد دور هسته : 10 دور
• جریان در حالت بی باری : 1.5  آمپر
• جریان در حالت کار کامل : بالای 6.5 آمپر ( به قطر آهن مورد گرمایش قرار گرفته متفاوت می باشد)
• دقت شود قطرجسم گرم شده تا حد امکان بین 1/3 ~ 1/2 برابر قطر داخلی کویل گرمایش باشد ماکزیمم 2.3 برابر
• در داخل بسته بندی کویل مناسب استفاده در این کوره ارائه می گردد.
