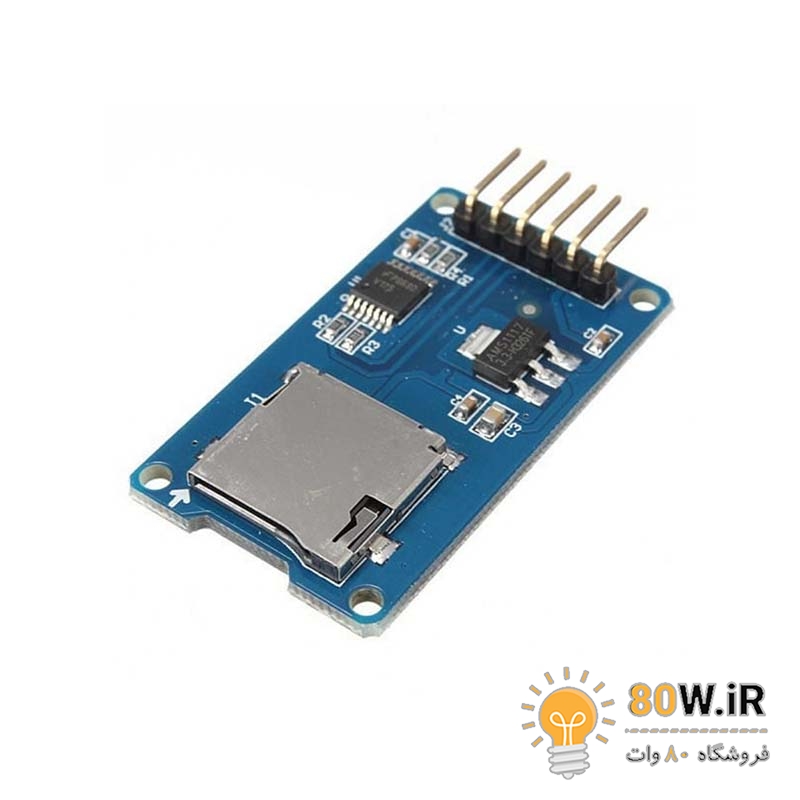

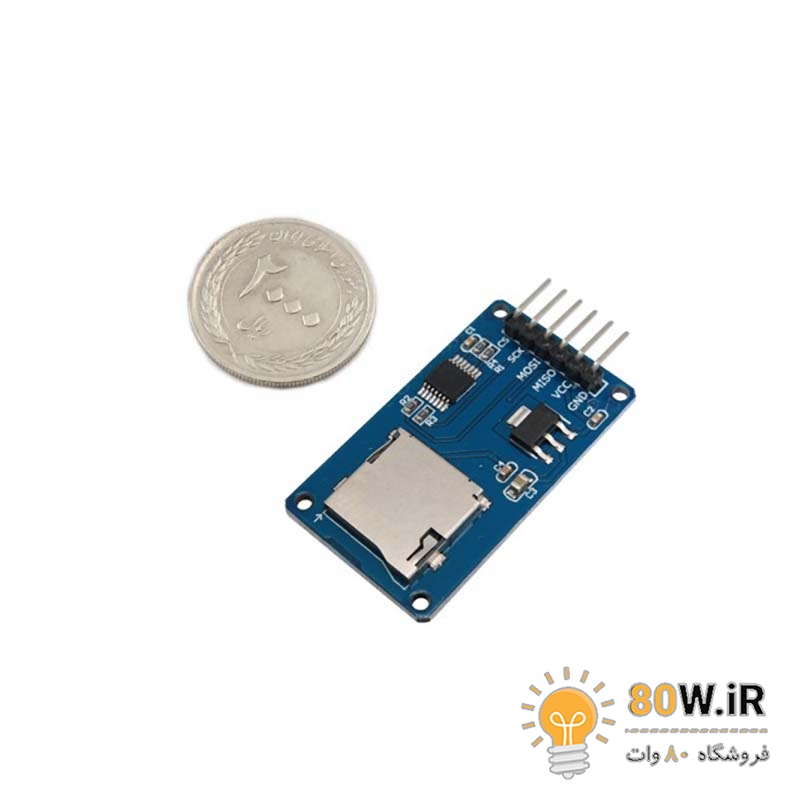

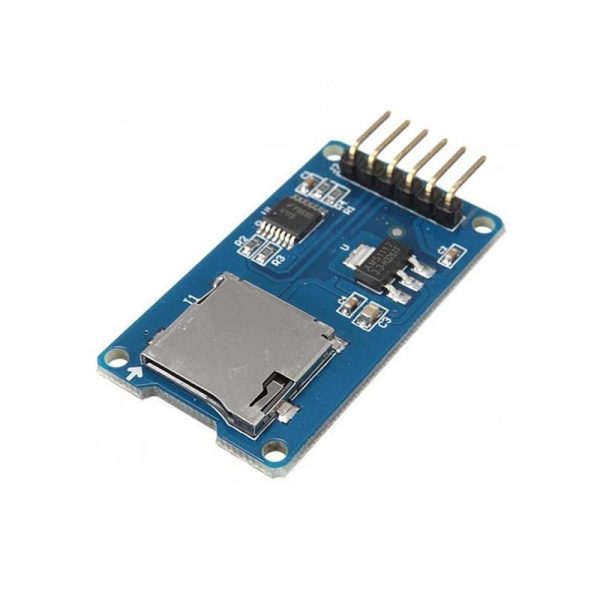

ماژول کارتخوان میکرو SD – مموری ریدر میکرو SD – Micro SD/TF

ماژول کارتخوان میکرو SD Card دارای ولتاژ منبع تغذیه VCC 4.5 – 5.5 و جریان الکتریکی 0.2 – 200 میلی آمپر در انواع مدارات و پروژه ها استفاده می شود .

امکانات:

• پشتیبانی از کارت Micro SD، کارت Micro SDHC (کارت پرسرعت)
• مدار تبدیل سطح داخلی، یعنی سطح رابط می تواند 5 ولت یا 3.3 ولت باشد
• منبع تغذیه صفحه مدار تنظیم کننده ولتاژ 4.5 ~ 5.5 ولت، 3.3 ولت است

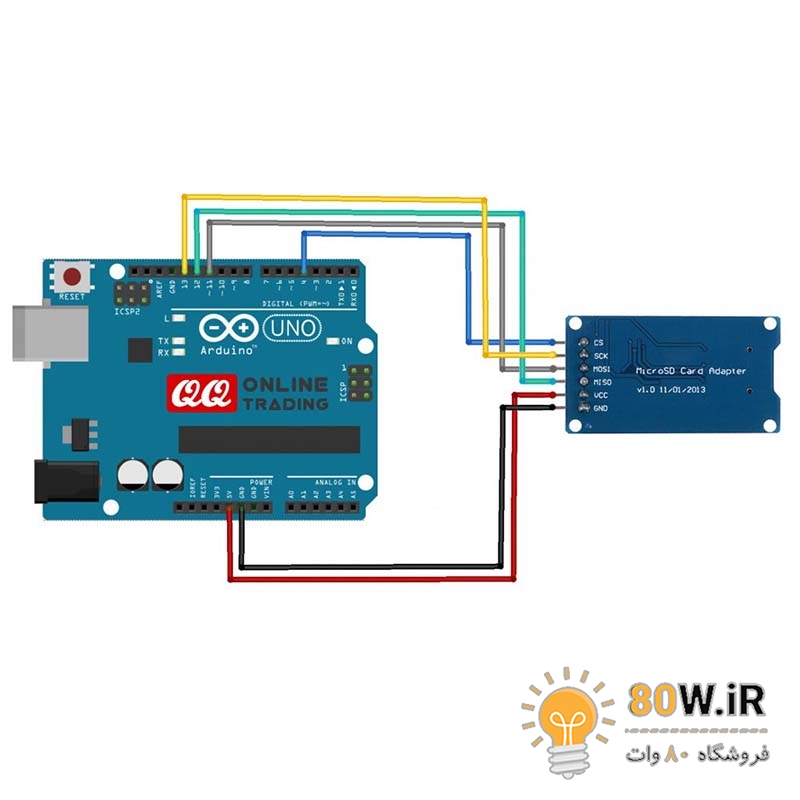

• رابط ارتباطی یک رابط استاندارد SPI است
• سوراخ های پیچ موقعیت یابی 5.4 متر مربعی برای نصب آسان

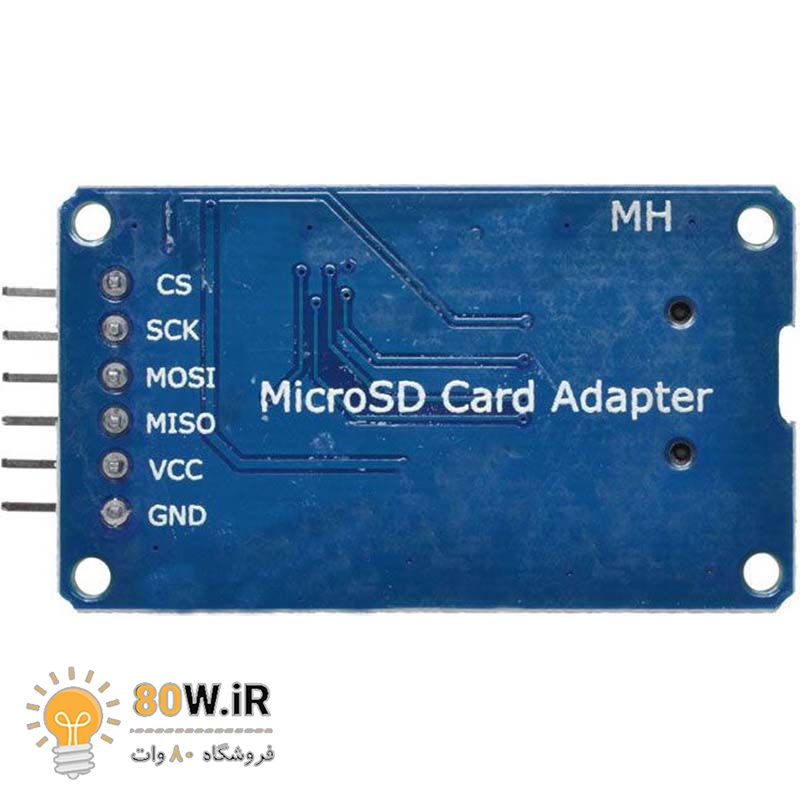

• رابط کنترل: مجموعا شش پین (GND، VCC، MISO، MOSI، SCK، CS)، GND به زمین، VCC برای منبع تغذیه، MISO، MOSI، SCK گذرگاه SPI است، CS پین سیگنال انتخاب تراشه است.
• مدار تنظیم کننده ولتاژ 3.3 ولت: تنظیم کننده LDO برای تراشه مبدل سطح خروجی 3.3 ولت، منبع کارت Micro SD.
• مدار تبدیل سطح: کارت میکرو SD به جهت سیگنال برای تبدیل 3.3 ولت، رابط کارت MicroSD برای کنترل جهت سیگنال های MISO به 3.3 ولت تبدیل می شوند، سیستم های میکروکنترلر AVR عمومی می توانند سیگنال را بخوانند.
• سوراخ های موقعیت یابی: 4 سوراخ تعیین موقعیت پیچ M2 با قطر 2.2 میلی متر، به طوری که ماژول موقعیت یابی آسان برای نصب، برای دستیابی به ترکیب بین ماژول ها

مشخصات فنی:

• ولتاژ منبع تغذیه VCC: 4.5 – 5.5
• جریان الکتریکی: 0.2 – 200 میلی آمپر
• سطح رابط: 3.3 یا 5 ولت
• نوع کارت پشتیبانی: کارت Micro SD (<= 2G)، کارت های Mirco SDHC (<= 32G)

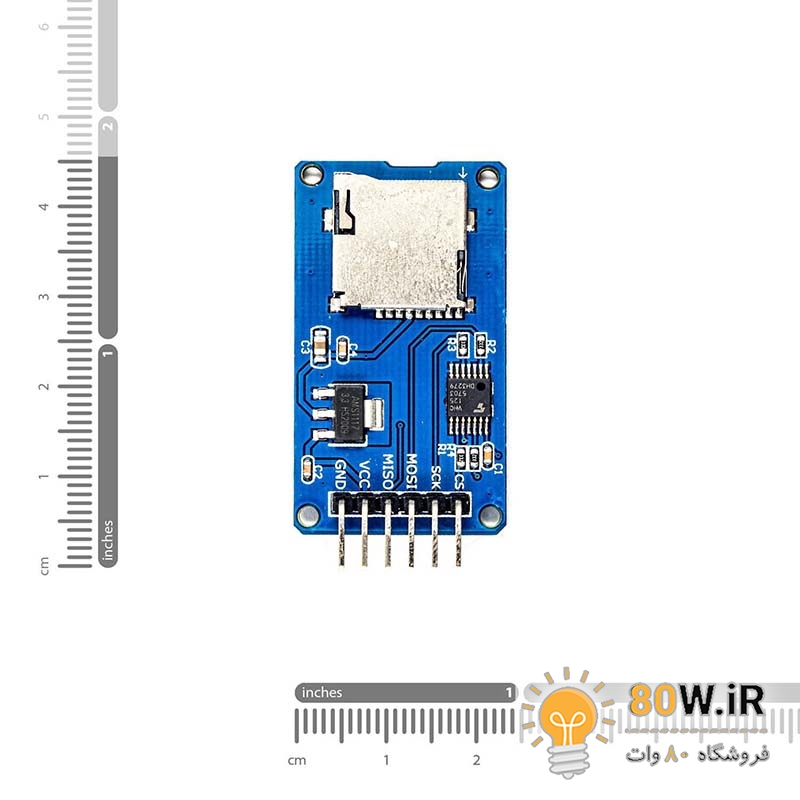

• اندازه: 42x24x12 میلی متر
