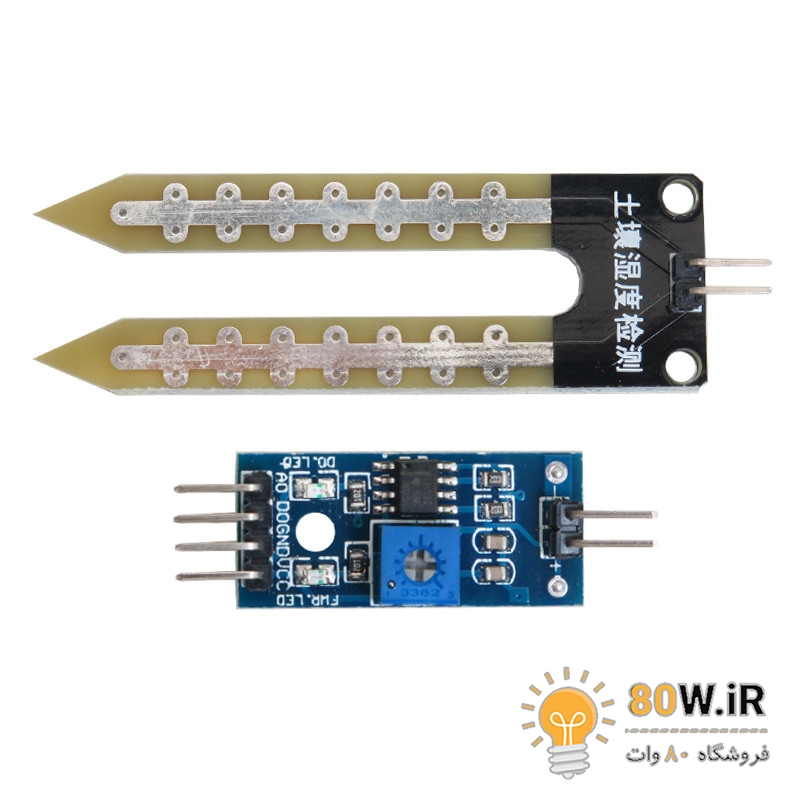

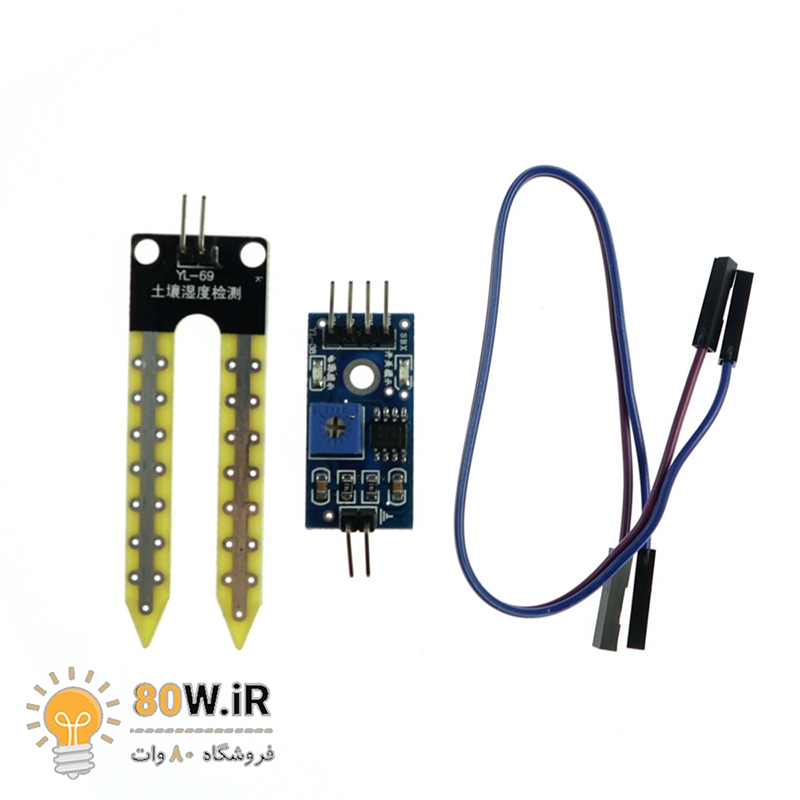

ماژول سنسور رطوبت سنج خاک و زمین YL-69

کاربردها

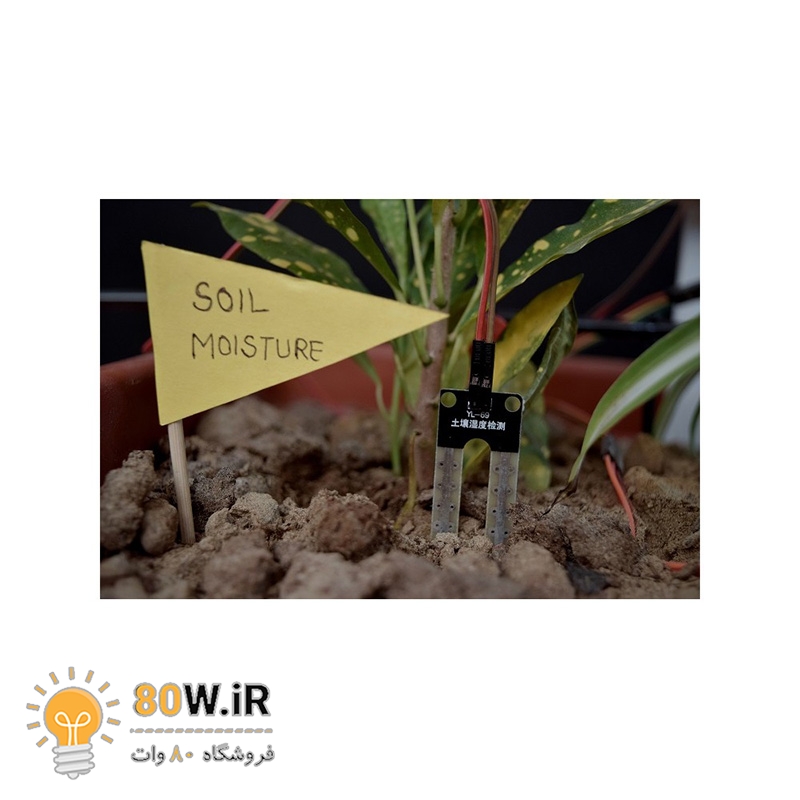

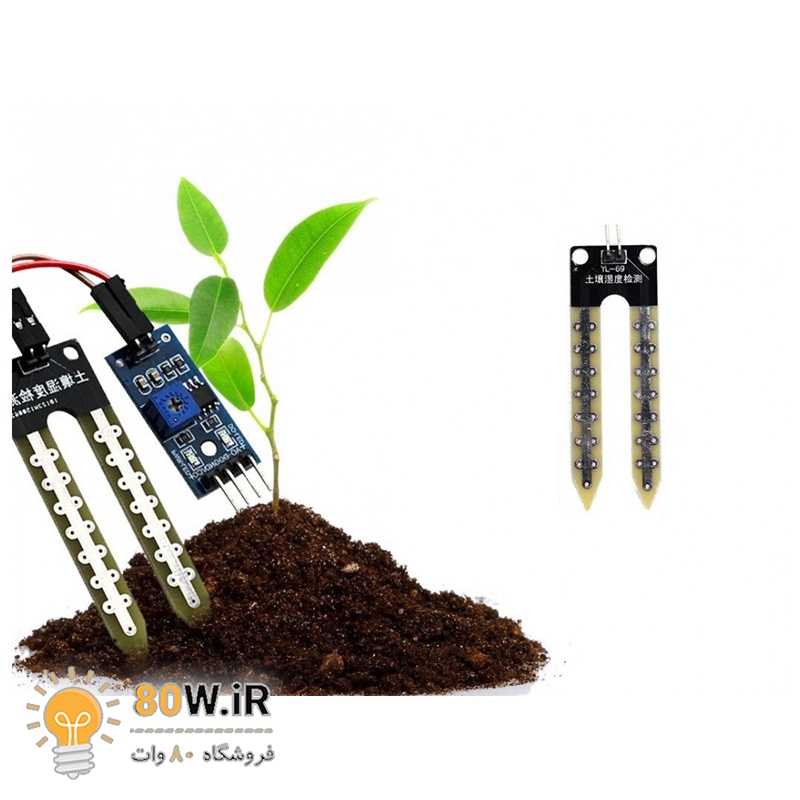

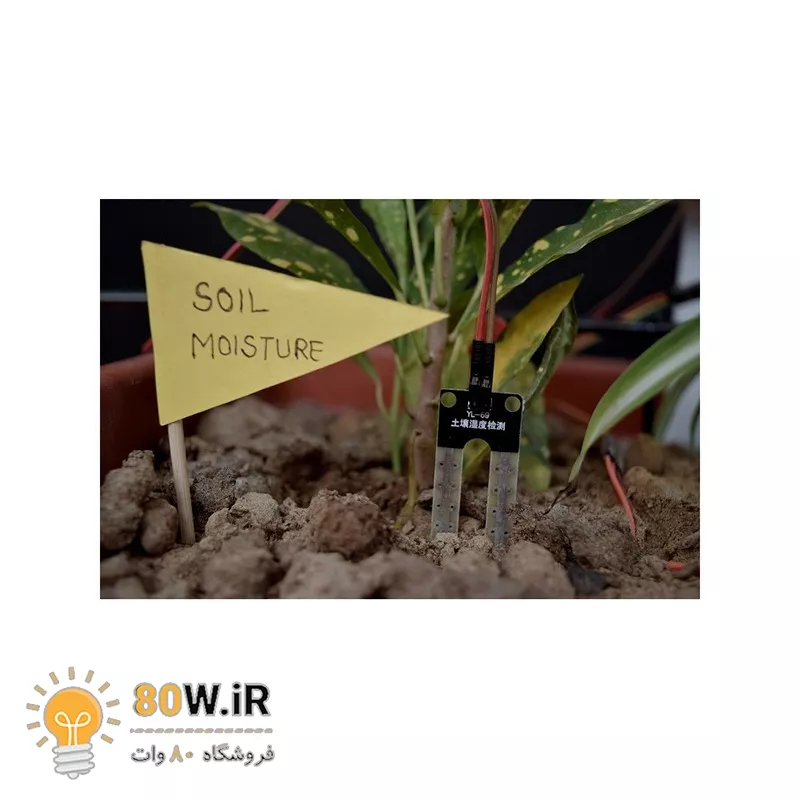

برای ساخت گلخانه های هوشمند، سیستم های آبیاری خودکار زمین های کشاورزی و باغ ها، آبیاری هوشمند گلدان های آپارتمانی و…

مشخصات

• حساسیت قابل تنظیم از طریق پتانسیومتر آبی رنگ موجود بر روی برد
• ولتاژ عملیاتی بین 3.3 تا 5 ولت
• دارای خروجی دیجیتال و آنالوگ
• طراحی فیزکی مناسب برای نصب راحت و آسان

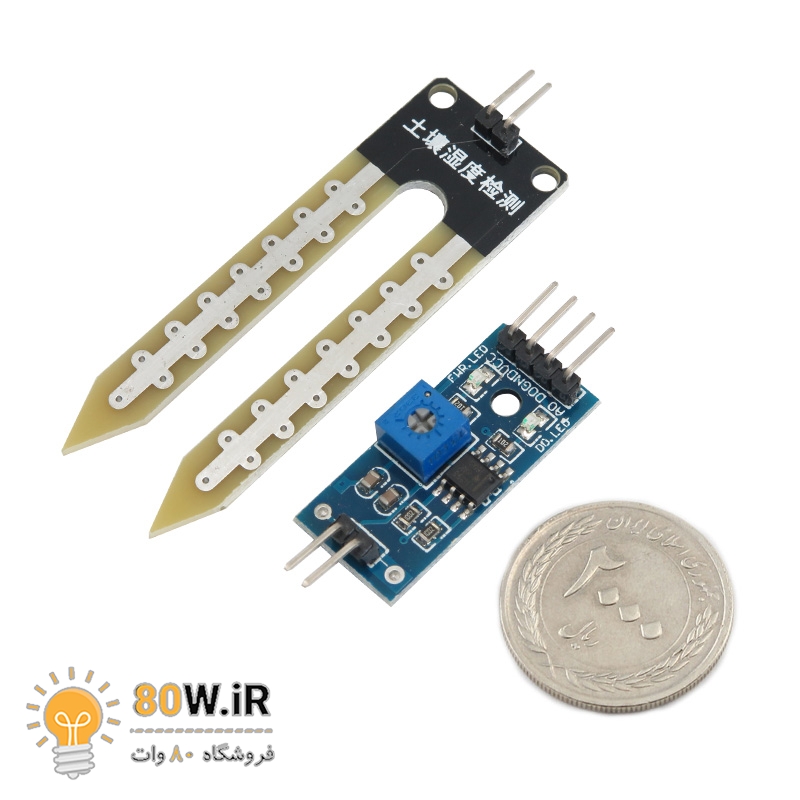

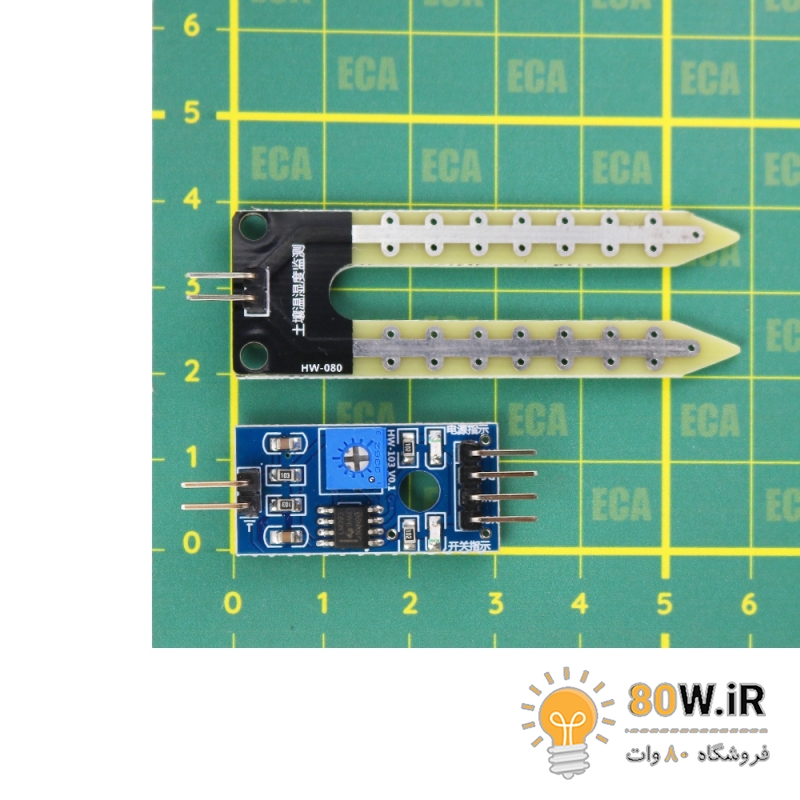

• اندازه کوچک ( 3 در 1.6 سانتیمتر )
• LED نماینگر پاور ( قرمز ) و سویچینگ خروجی دیجیتال ( سبز)
• چیپ مقایسه گر LM393  با پایداری بالا
• VCC: اتصال به منبع تغذیه 3.3 تا 5 ولتی
• GND: اتصال به GND
• DO: خروجی دیجتال ( 0 یا یک )
• AO: خروجی آنالوگ (0-4.2 ولت)

نحوه استفاده

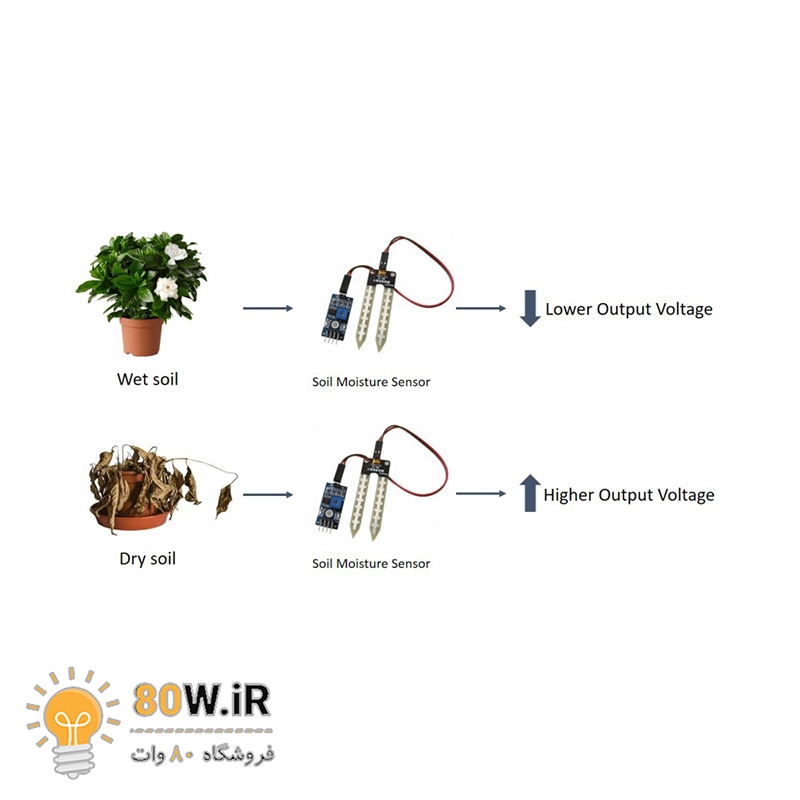

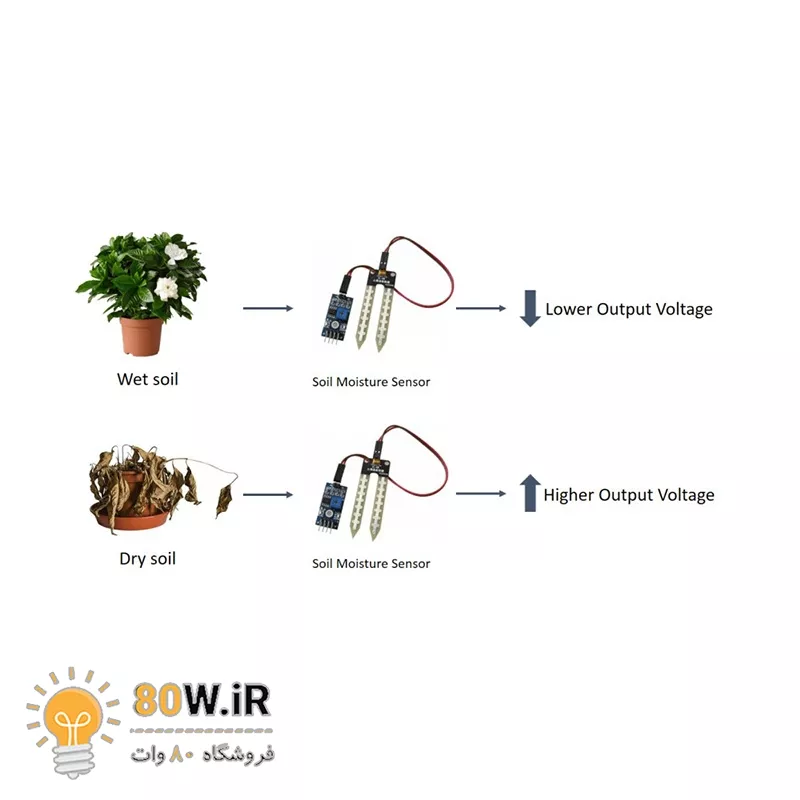

• زمانی که ماژول میزان معینی از رطوبت را تشخیص دهد خروجی DO مقدار یک  و در غیر این صورت مقدار صفر را نشان می دهد.
• خروجی دیجیتال می تواند مستقیما به برد آردوینو ، ای وی آر و یا MCU متصل شود و یا با اتصال به یک buzzer  به عنوان یک سیستم هشدار استفاده شود و یا با اتصال به ماژول رله موجود در فروشگاه امکان روشن کردن پمپ و یا شیر آب الکترونیک را فراهم کند.

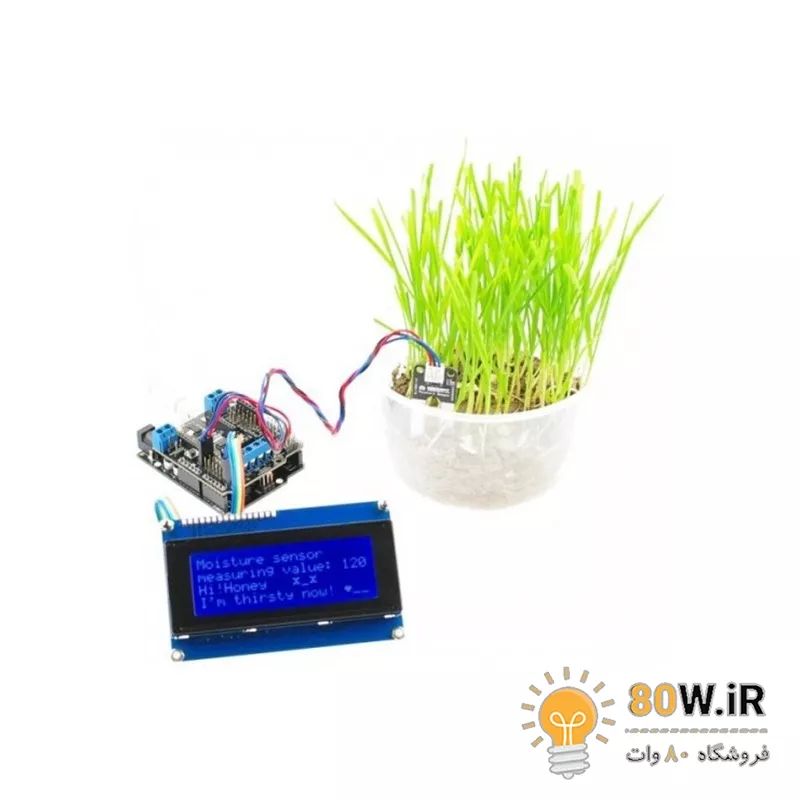

• برای تعیین میزان رطوبت ، خروجی AO باید به ورودی آنالوگ آردوینو متصل گردد.
