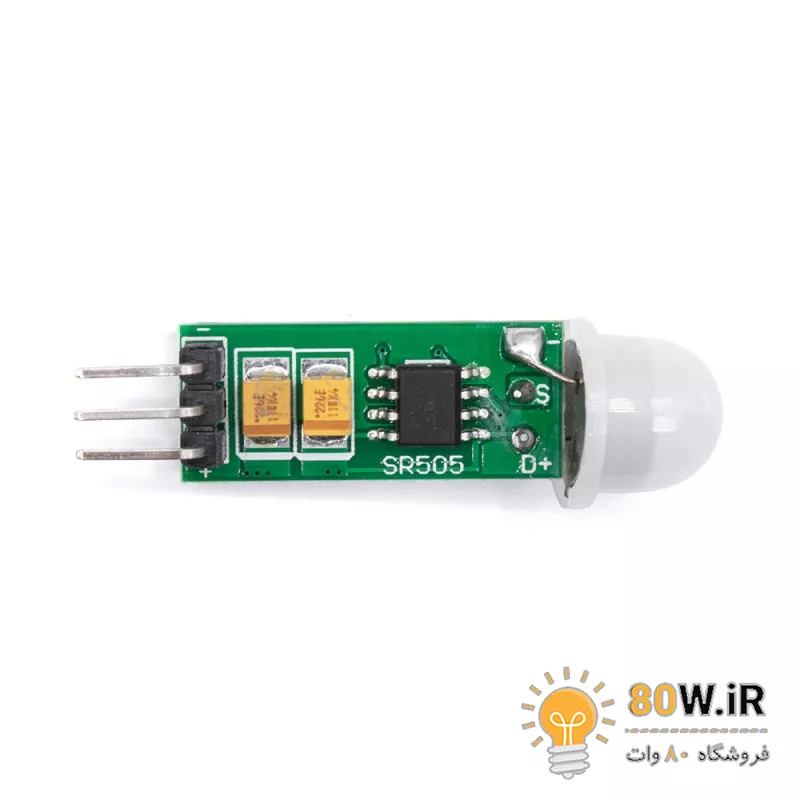

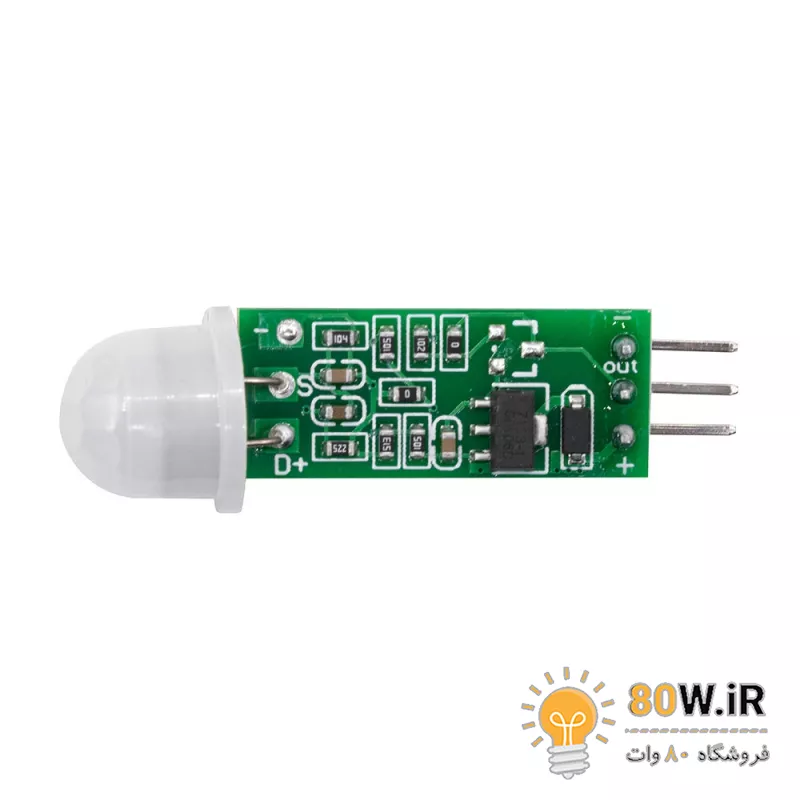

ماژول سنسور تشخیص حرکت PIR مدل HC-SR505

سنسورهای PIR  یا Passive Infra-Red  برای تشخیص حرکت بر مبنای نور مادون قرمز ناشی از گرمای موجود در محیط کاربرد دارند. از همین رو استفاده از این سنسور ها در سیستم های امنیتی برای تشخیص حرکت انسان و یا ورود های غیر مجاز بسیار رایج می باشد. راه اندازی اولیه و کالیبره شدن این سنسورها چیزی در حدود 10 تا 60  ثانیه به طول می انجامد و در طی این مدت برای تنظیم دقیق نباید در شعاع دید آنها حرکتی انجام پذیرد.

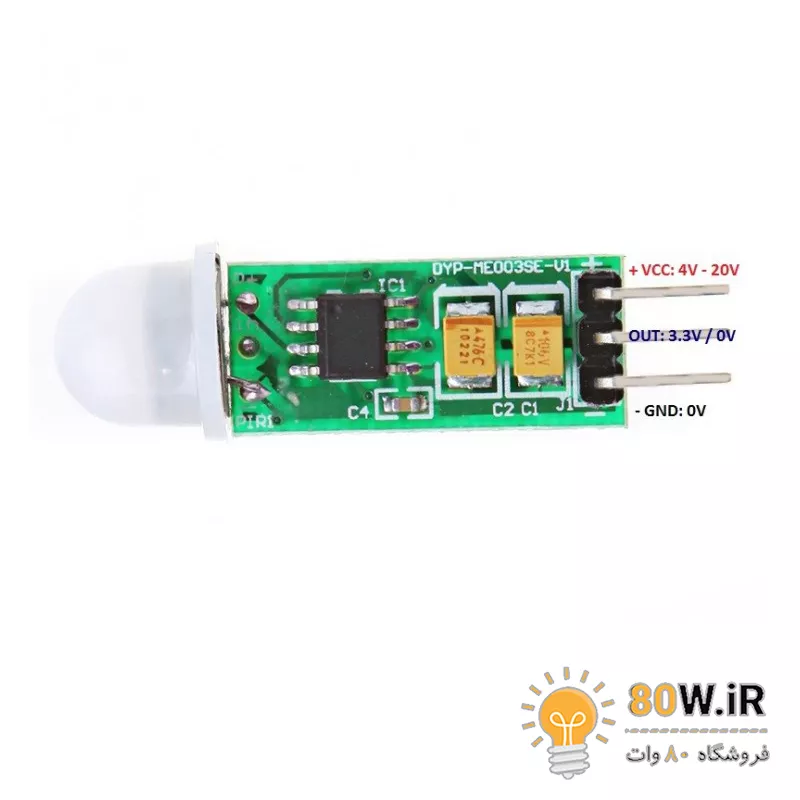

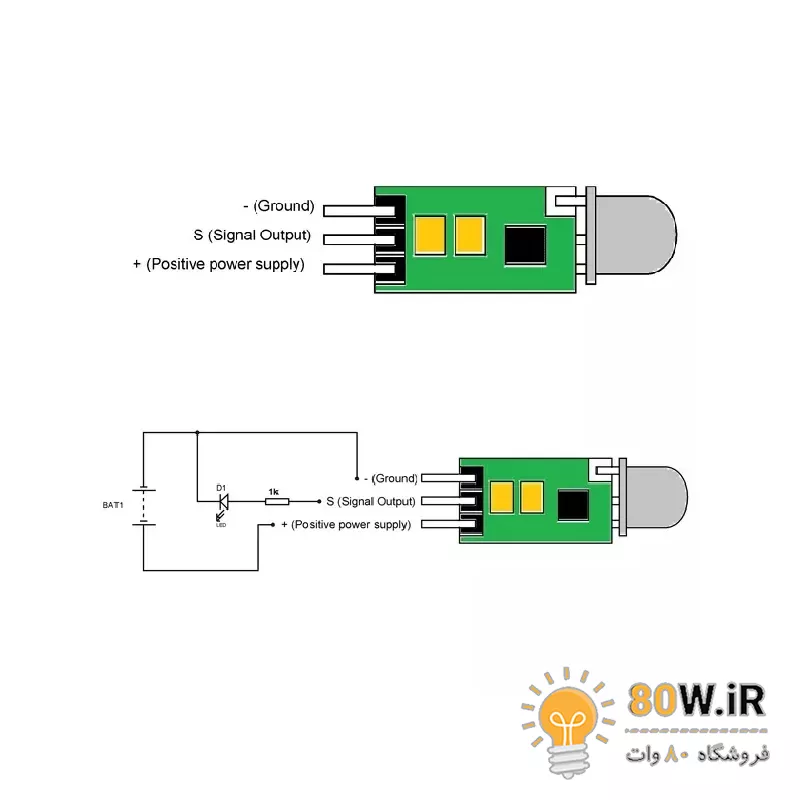

خروجی این سنسور تشخیص حرکت می تواند مستقیما به یکی از پایه های میکروکنترل متصل گردد و در صورت تشخیص هر نوع حرکتی توسط سنسور مقدار این پین یک می گردد.

مشخصات

• ولتاژ کاری: 4.5 تا 20 ولت dc
• مسافت تحت پوشش: 3متر
• زاویه تشخیص: 100 درجه
• قابل کار با باتری

کاربردها

• سیستم های امنیتی و ساخت دزدگیر
• روشن نمودن چراغ های منازل ، پارگینگ ، ساختمان و … به وصورت هوشمند و بر اساس تشخیص حرکت
• کنترل و اتوماسیون صنعتی
• سیستم ها هشدار
• درب های اتوماتیک
• نور پردازی هوشمند
• اسباب بازی ها
