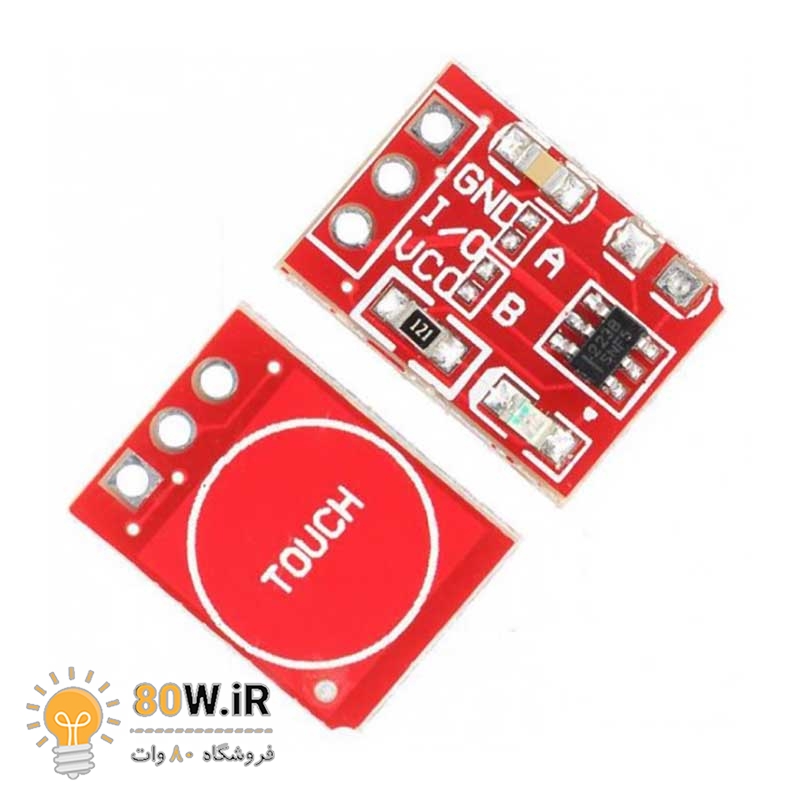

ماژول سنسور تاچ خازنی Mini TTP223

مشخصات فنی ماژول تاچ پد لمسی TTP223:

ماژول تاچ پد لمسی TTP223 دارای مشخصات فنی زیر است:

• ولتاژ کاری: این ماژول با ولتاژ 2.0 تا 5.5 ولت کار می کند.
• خروجی: خروجی ماژول تاچ پد لمسی TTP223 یک سیگنال دیجیتال است که برابر با 0 یا 1 می باشد.
• حساسیت: این ماژول دارای 2 حساسیت مختلف است که می توان آن را با استفاده از پین S حرکت داد.
• زمان پاسخگویی: زمان پاسخگویی این ماژول حدود 60 میلی ثانیه است.
• جریان مصرفی: جریان مصرفی این ماژول در حالت آماده به کار کمتر از 1 میلی آمپر و در حالت کار حدود 8 میلی آمپر است.
• دمای کاری: دمای کاری این ماژول بین -20 تا 70 درجه سانتی گراد است.

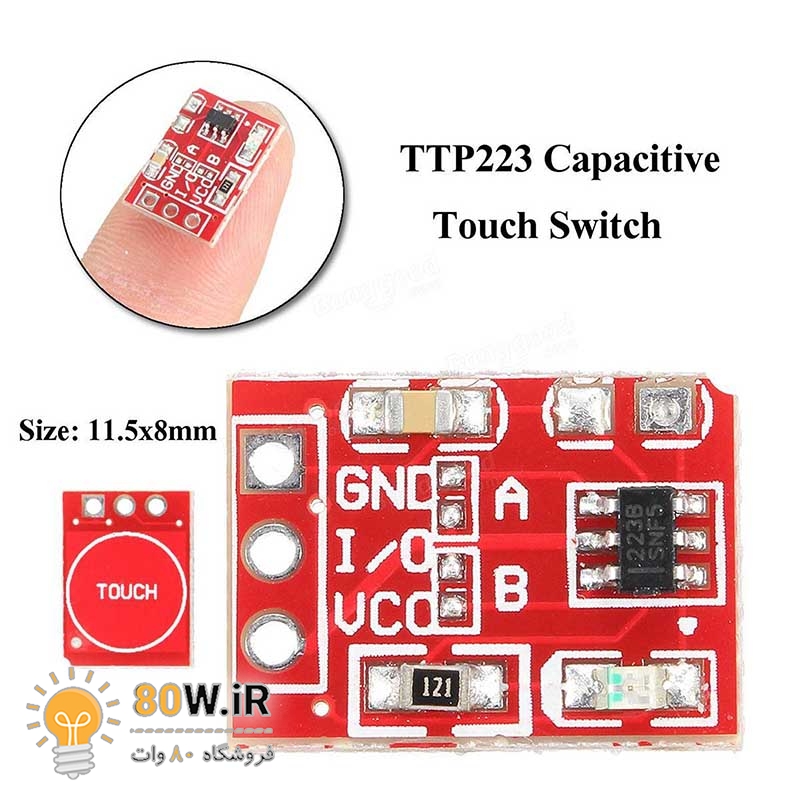

• ابعاد: اندازه ماژول تاچ پد لمسی TTP223 حدود 24 × 24 × 7 میلی متر است.
• مصرف انرژی: این ماژول در حالت آماده به کار کمتر از 1 میلی آمپر و در حالت کاری حدود 8 میلی آمپر است.

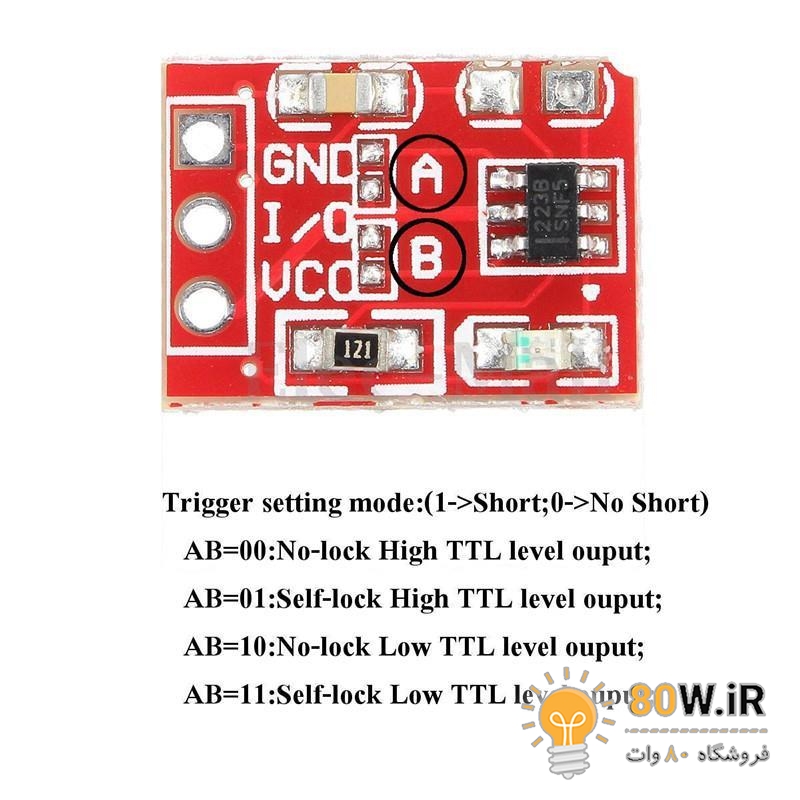

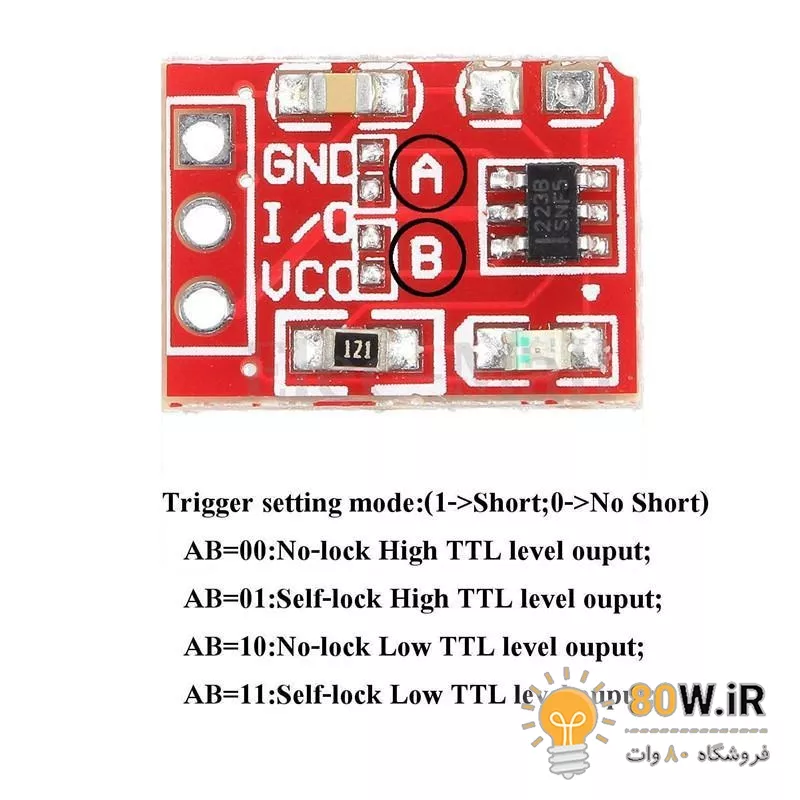

ماژول Touch Sensor TTP223 به هنگام لمس صفحه پشت فیبر 4 حالت خروجی دارد که با لحیم کردن نقاط A و B بر روی برد تغییر میکند و این حالتها عبارت اند از :

(اتصال A و B هر دو قطع) خروجی 1 منطقی لحظه ای

(اتصال A و B هر دو وصل) خروجی 0 منطقی toggle

(اتصال A وصل و B قطع) خروجی 0 منطقی لحظه ای

(اتصال A قطع و B وصل) خروجی 1 منطقی toggle
