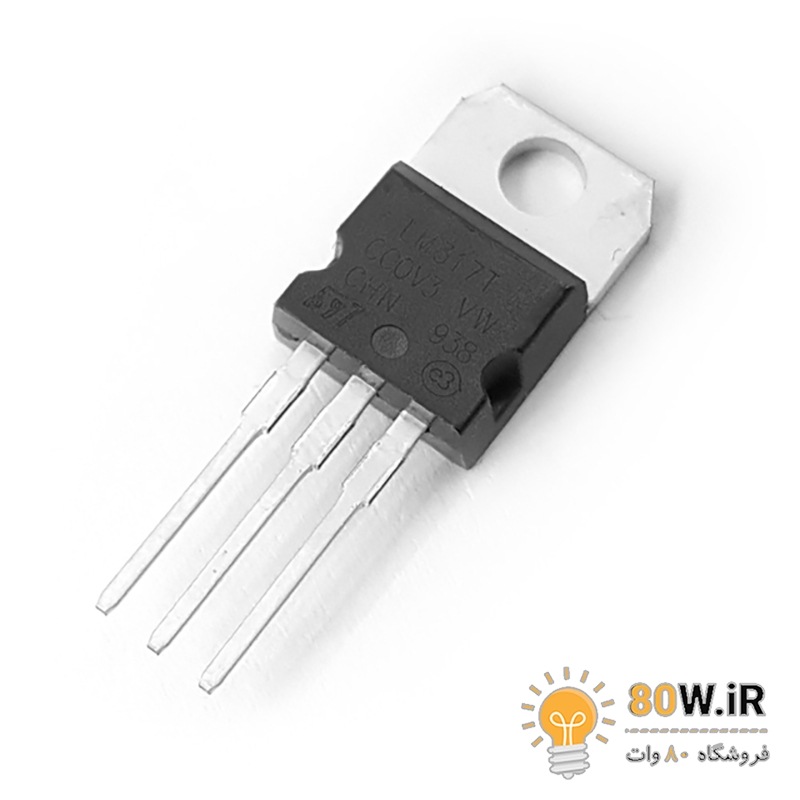

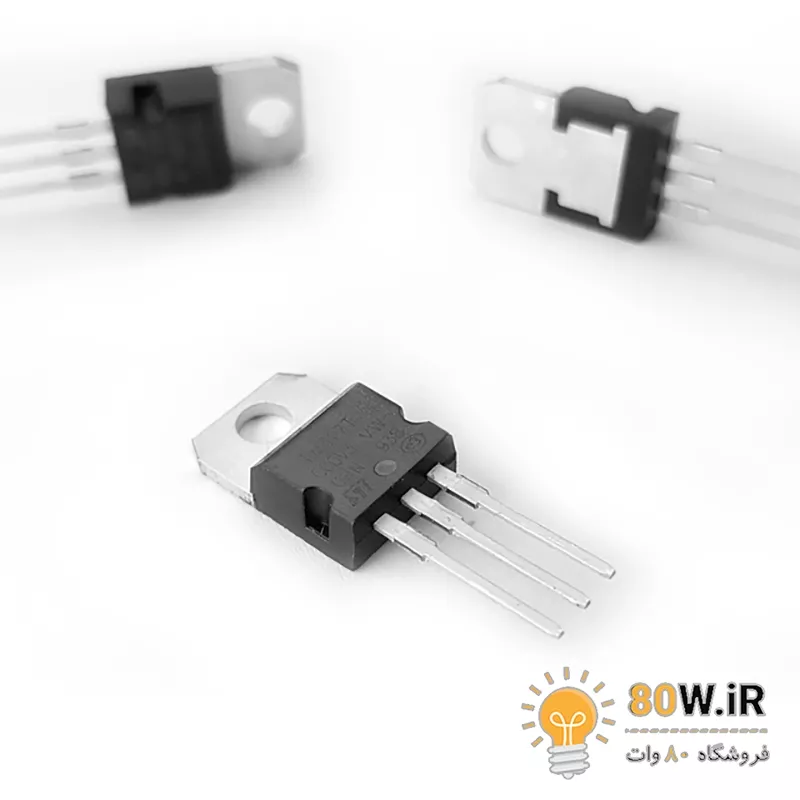

رگولاتور ولتاژ LM317 پکیج TO-220

LM317 یک رگولاتور ولتاژ با قابلیت تنظیم در ولتاژهای 1.2 تا 37 ولت می باشد که قدرت جریان دهی آن در حدود 1.5 آمپر است . خروجی این رگولاتور با کمک یک شبکه مقاومتی در خروجی آی سی قابل تنظیم است .

کاربرد های رگولاتور LM317 :

• منابع تغذیه قابل تنظیم: با استفاده از رگولاتور LM317، می‌توانید منابع تغذیه قابل تنظیم با ولتاژ خروجی مورد نیاز خود را ساخته و به بردها و مدارهای الکترونیکی تغذیه دهید. این کاربرد بسیار مفید است زیرا به شما امکان تنظیم ولتاژ خروجی به دقت میلی ولت فراهم می‌کند.
• منابع تغذیه مستقل: رگولاتور LM317 می‌تواند به عنوان یک منبع تغذیه مستقل برای سیستم‌ها و مدارهای الکترونیکی استفاده شود. با اتصال منبع تغذیه ورودی به منبع تغذیه برق متناوب یا مستقیم و تنظیم ولتاژ خروجی مطلوب، می‌توانید سیستم‌ها را به طور مستقل تغذیه کنید.
• منابع تغذیه قابل تنظیم در آزمایشگاه: در آزمایشگاه‌ها و محیط‌های آموزشی، رگولاتور LM317 می‌تواند به عنوان یک منبع تغذیه قابل تنظیم برای تامین ولتاژ مورد نیاز آزمایش‌ها و طرح‌های آموزشی استفاده شود. این به دانشجویان و تکنسین‌ها امکان می‌دهد که ولتاژ مورد نیاز خود را برای آزمایش‌ها و تجربه‌های خود تنظیم کنند.
• درایورهای LED: رگولاتور LM317 به عنوان یک منبع تغذیه پایدار برای درایورهای LED استفاده می‌شود.

Specification

Product Category: Linear Voltage Regulators
Mounting Style : Through Hole
Package / Case: TO-220
Output Voltage: 1.2 V to 37 V
Output Current:1.5 A
Output Type: Adjustable
Input Voltage MAX: 40 V
Series: LM317XX

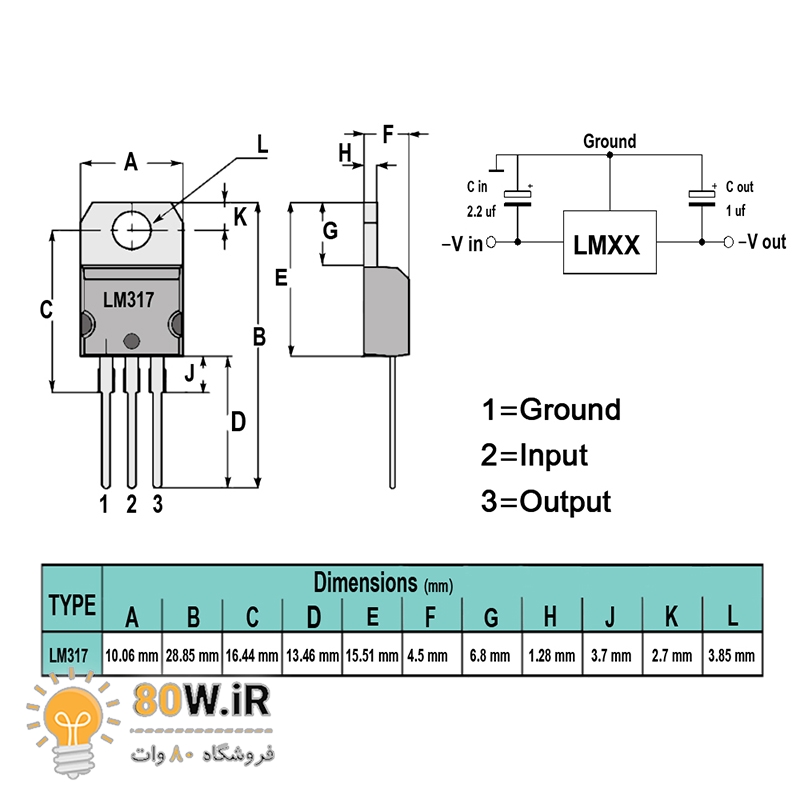

Height: 9.15 mm (Max)
Input Voltage MIN: 4.2 V
Length : 10.4 mm (Max)
Minimum Operating Temperature:0 C
Maximum Operating Temperature: + 125 C
Number of Outputs: 1
Polarity: Positive
PSRR / Ripple Rejection – Typ: 80 dB
